Силовое электрооборудование и электроосвещение блочно-модульной котельной для теплоснабжения Цемзавода

1.1. Основанием для разработки рабочего проекта силового электрооборудования и
электроосвещения блочно-модульной котельной тепловой мощностью 2,0 МВт для
теплоснабжения пос. Цемзавода, 14б в п.г.т.
области являются: техническая спецификация, сводный план инженерных сетей, а также
смежные разделы проекта.
1.2. В качестве исходных данных для выбора технических характеристик принят перечень
электрического технологического оборудования, разработанный в проекте
МКС-G2.2000.15.6000.120.T1.D1/A1-D ТМ "Тепломеханические решения".
1.3. Рабочий проект разработан в соответствии с действующими нормами и правилами:
- СНиП II 35-76 (1998) Котельные установки;
- СП 52.13330.2011 Естественное и искуcтвенное освещение;
- ГОСТ 21.1101-2009 СПДС. Основные требования к проектной и рабочей документации;
- ГОСТ 21.608-84 СПДС. Внутреннее электрическое освещение. Рабочие чертежи;
- ГОСТ 21.613-88 СПДС. Силовое электрооборудование. Рабочие чертежи;
- ГОСТ Р 50571.5.54-2011 Электроустановки низковольтные. Часть 5-54. Выбор и монтаж
электрооборудования. Заземляющие устройства, защитные проводники и проводники
уравнивания потенциалов;
- ПУЭ Правила устройства электроустановок, издание 6, 7.
1.4. В рабочий проект включены решения по устройству внутреннего электроосвещения и по
электроснабжению силового электрооборудования котельной.
1.5. Общая установленная мощность силового электрооборудования котельной
составляет 31,7 кВт, в том числе внутреннего электрического освещения - 0,64 кВт.
1.6. Проектируемый объект относится к электроустановкам напряжением до 1000 В,
питаемым по трем фазам 380/220 В с глухозаземленной нейтралью (система TN), по степени
надежности электроснабжения относится к электроприемникам II категории в соответствии с
ПУЭ издание 7 п.п.1.2.18 - 1.2.20.

2.1. Внешнее электроснабжение объекта осуществляется от существующих сетей 0,4 кВ по
двум кабельным линиям от двух независимых источников питания. Наружные сети
электроснабжения в данном проекте не разрабатываются.
2.2. В проекте предусматривается установка системы автоматического ввода резерва,
состоящая из двухвводового АВР.

3. Силовое электрооборудование

3.1. Сети электроснабжения внутри помещения котельной спроектированы с учетом планов
расположения технологического оборудования. Основными потребителями электроэнергии
являются асинхронные электродвигатели технологического, сантехнического и
вспомогательного оборудования. Электродвигатели и другие электроприемники выбраны в
технологической и сантехнической частях проекта. Все электродвигатели приняты с к.з.
ротором.
3.2. Распределение электроэнергии по электроприемникам на напряжении 380/220 В
предусмотрено со шкафа ШРС, укомплектованного пускорегулирующим оборудованием фирмы IEK.
3.3. Автоматическое управление оборудованием осуществляется от контроллеров
автоматики; ручное управление осуществляется c лицевой панели ШРС при помощи
переключателей и кнопок, с отображением индикации состояния насосов.
3.4. Напряжение силовых цепей - 380 В, цепей управления - 220 В переменного тока
частотой 50 Гц.
3.5. Выбор исполнения электрооборудования выполнен в соответствии с условиями
окружающей среды и указаниями ПУЭ.
3.6. Распределительные групповые сети выполняются кабелем марки ВВГнг-LS. Кабели
прокладываются по металлическим кабельным конструкциям (лотки ЗАО "ДКС"), в трубах гибких
гофрированных ПВХ.

Внутреннее электрическое освещение помещения котельной включает общее рабочее, аварийное и ремонтное (переносное) освещение.
Напряжение сети рабочего и аварийного освещения принято ~220 В, ремонтного - 12 В. Для питания переносных ламп ремонтного освещения установлен разделительный понижающий трансформатор TS 63/12-24.
Рабочее освещение обеспечивает нормируемые осветительные условия (освещенность, качество освещения), для этого применены светильники с люминесцентными лампами низкого давления.
Источники света, типы светильников, степень их защиты приняты в зависимости от условий среды помещений, их назначения и строительных характеристик. Освещенность помещений рассчитана в соответствии с характеристикой зрительной работы по СП 52.13330.2011 и СНиП II 35-76 и составляет 200 Лк.
Эвакуационное освещение согласно требованиям СП 52.13330.2011 переключается на источник, не используемый при нормальном режиме для питания рабочего освещения, и обеспечивает минимальную освещенность на полу основных проходов 0,5 Лк. Эвакуационное и дежурное освещение выполнено светильником со встроенным источником питания - NiCd высокотемпературной аккумуляторной батареей. Светильник работает от сети и подзаряжает встроенный аккумулятор. При отключении питания светильник автоматически переключается на аккумуляторы и работает в течение 3-х часов в автономном режиме.
Освещение в помещении склада жидкого топлива выполнено взрывозащищенным светильником НСП57-01.
Управление освещением выполняется с использованием местных выключателей. Выключатели устанавливаются на высоте + 1,500 м от уровня чистого пола.
Устройство освещения обеспечивает нормы освещенности и показатели качества освещения, бесперебойность действия освещения, удобство обслуживания и управления.

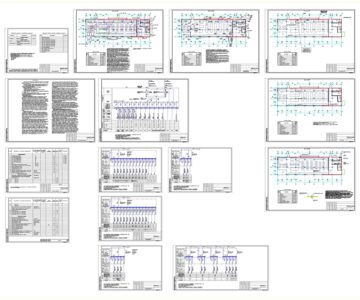

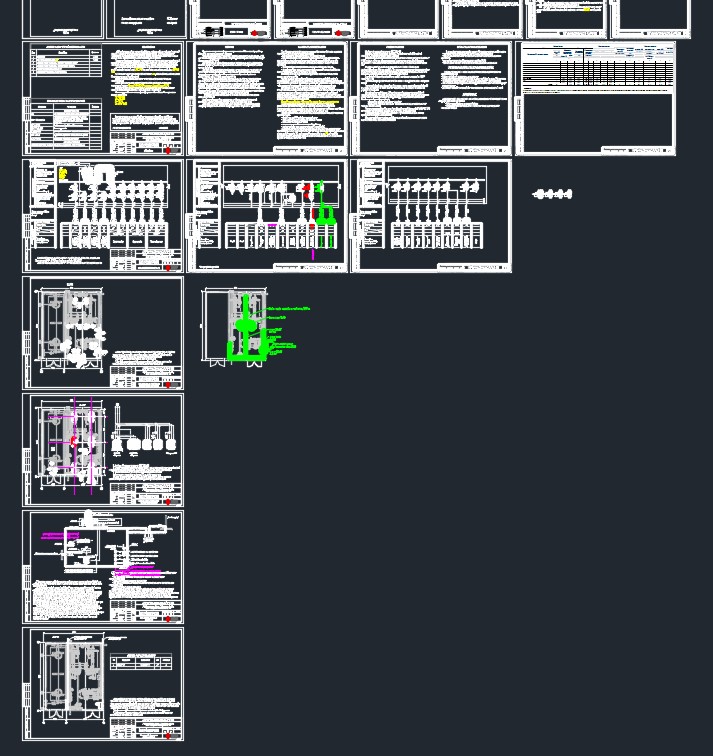

Состав: Сборный чертеж

Софт: AutoCAD 2015

Файлы:
Подгоренское_ЭОМ_2013_08_26 — копия.dwg
Спецификация Подгоренское ЭОМ.С1_общая — копия.doc
