В проекте предусматривается строительство участка ЛЭП 10кВ отпайкой от ВЛ-10кВ №780 от ПС-110/10/6 кВ "Юго-Восточная", строительство ПКУ-10кВ, строительство КТП-10/0,4кВ.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Строительство ЛЭП 10кВ, ПКУ 10кВ и КТП 10/0,4кВ
Строительство ЛЭП 10кВ, ПКУ 10кВ и КТП 10/0,4кВ
0
5
508
9
0
100
Сообщить о проблеме
Автор
sopov_engar
Дата
25.07.2019
Язык
Русский
Состав

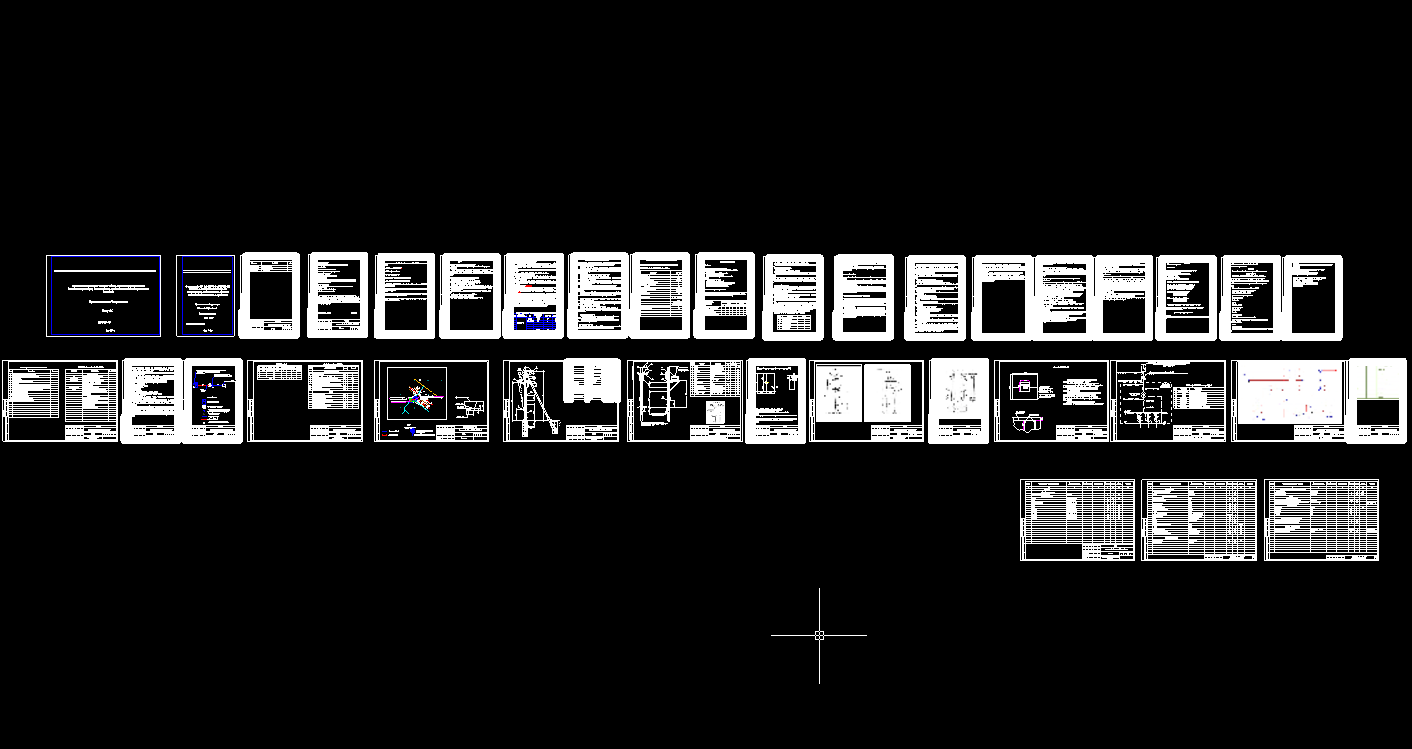

Общие данные по рабочим чертежам, Поопорная схема, Ведомость опор, ведомость объемов работ, План трассы, Установка кабельной муфты на опоре. Установка разъединителя на опоре ВЛЗ 10 кВ, Установка кабельной муфты на опоре. Установочные и габаритные размеры ПКУЭ, Устройство заземления разъединительного пункта и ПКУ, Общий вид КТП 160/10/0,4кВ, Устройство фундамента КТП, Заземление КТП 160/10/0,4кВ, Однолинейная схема электроснабжения, Принципиальные схемы подключения ПКУЭ
