Световой короб 1885х1685х107

СВЕТОВОЙ КОРОБ 1885х1685х107, на основе светодиодов серии 2835, с выносным источником питания
Светодиодов 780 шт.
Мощность св-ка 156 Вт.,
Световой поток до рассеивателя 28300 Лм.

Световой короб

Автор

asv-555

Дата

29.06.2025

Язык

Русский

Состав

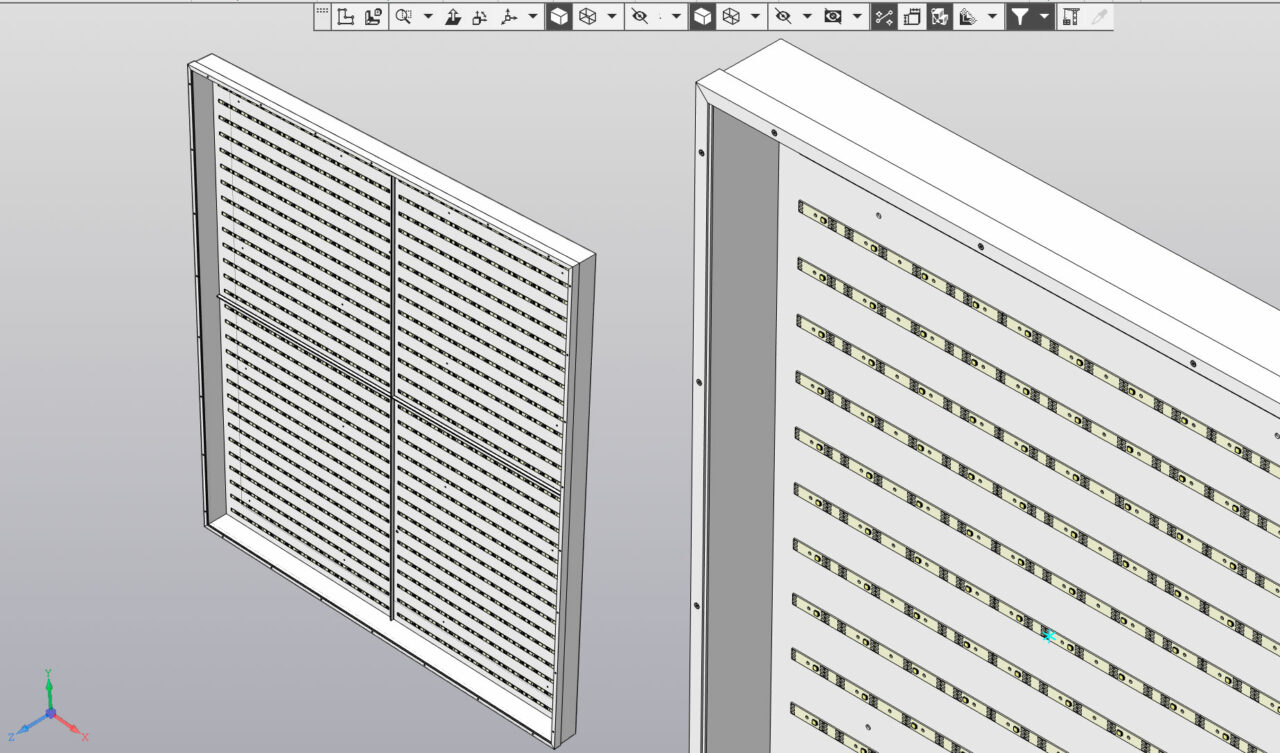

3D Сборка, Вид общий

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Световой короб
- ДНО-1. 937Х837ММ-2ММ.m3d
- ДНО-2. 937Х837ММ-2ММ.m3d
- рамка 1885х1685х107мм из швеллера 100мм.m3d
- Рассеиватель.m3d
- СВЕТОВОЙ КОРОБ 1885х1685х107.m3d
- СВЕТОВОЙ КОРОБ 1900Х1700Х105.a3d
- СВЕТОВОЙ КОРОБ 1900Х1700Х105.jpg
- Световой короб _ Световой короб 1900х1700.cdw
- светодиодная плата
  - Диод.m3d
  - Копия плата без резист..m3d
  - плата 250мм 12светодиодов.m3d
  - плата без резист..m3d
  - светодиод MX-6.m3d
  - Светодиоды в сборе с платой 12 светодиодов через 2 светодиода 1диод.a3d
  - Светодиоды в сборе с платой 12 светодиодов через 2 светодиода.a3d
  - Светодиоды в сборе с платой 12 светодиодов-3светодиода.a3d
  - Светодиоды в сборе с платой 12 светодиодов.a3d
  - Светодиоды в сборе.a3d
- УГОЛОК 15Х30ММ 1685ММ.m3d
- УГОЛОК 15Х30ММ 1885ММ.m3d

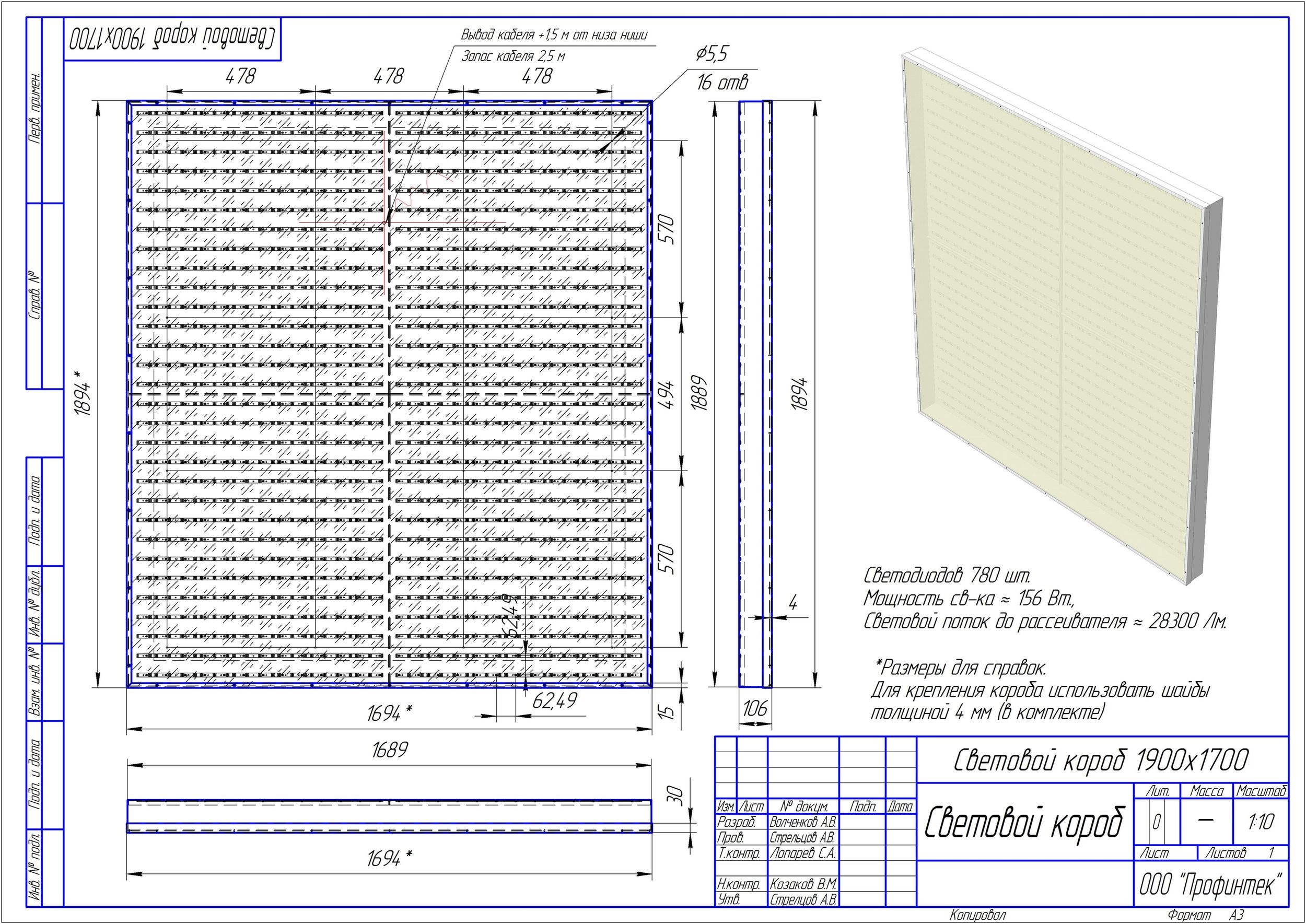

- чертеж.cdw
