Типовой проект КТПН -1600

Комплектная трансформаторная подстанция наружной установки с одним (двумя) трансформаторами мощностью до 1600 кВА. КТПН-1600 (2 КТПН-1600) предназначена
для приёма, преобразования и распределения электроэнергии в городских и сельских эл. сетях, а также в электрических сетях промышленных предприятий.
Подстанция разработана для применения в электрических сетях напряжением
10(6) кВ с одно- (двухлучевой) схемой питания. Соответствует требованиям ГОСТ 14695-80, ГОСТ 20248-82, ТУ 3412-001-58442814-06 и конструкторской документации. Вид климатического исполнения по ГОСТ 15150-69 - У1, ХЛ-1.

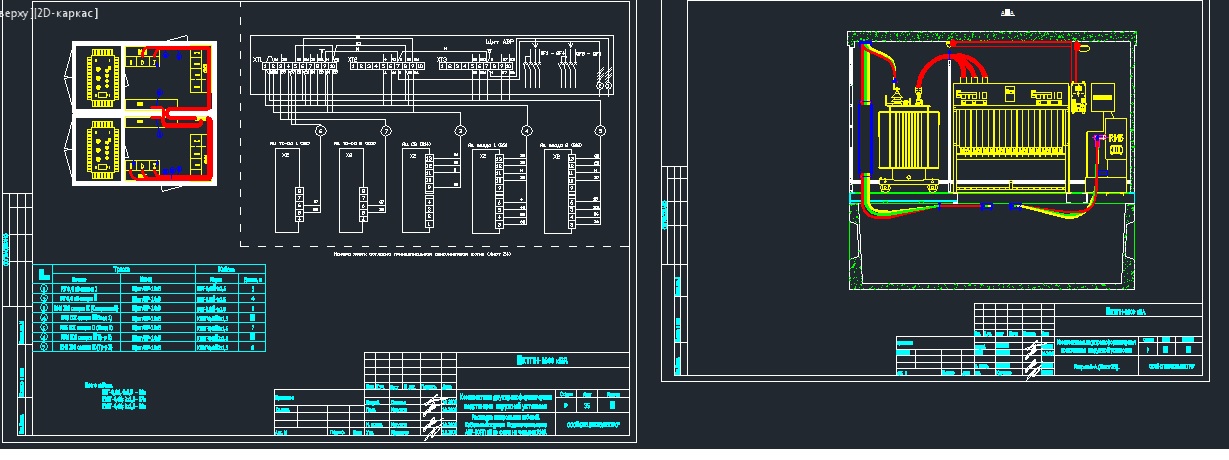

Состав: Сборочные чертежи(СБ) со спецификациями Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Бесплатные работы / Типовой проект КТПН -1600

Типовой проект КТПН-1600 07122006.dwg
