Рабочий проект подстанции 250 кВА 10/0,4 кВ (Реконструкция)

Проект «Зміна технічних параметрів електропостачання виробничого комплексу"
Вихідні дані:
Джерело електропостачання - ПС 35/10 кВ "///-///", ф-633 та ф-631.
Обєкт будівництва - "Зміна технічних параметрів електропостачання виробничого комплексу, що знаходиться на тереторії ///-///".
Точка забезпечення потужності - Існуюча ПЛ-10кВ, опора №60, ф-631 (резерв), та від існуючої опори №15, ПЛ-10кВ ф-633 ПС "///-///".
Точка приєднання: - Основний ввод РП-10 кВ, КТП-994 1 с.ш. ф-633 та резервний ввод РП-10 кВ КТП-994 2 с.ш.
Напруга в точці приєднання - 10 кВ, ІІ клас.
Категорія надійності електропостачання - ІІ категорія.
Тип приєднання обєкта Замовника: нестандартне.
Максимальне дозволене розрахункове навантаження - 250 кВт.

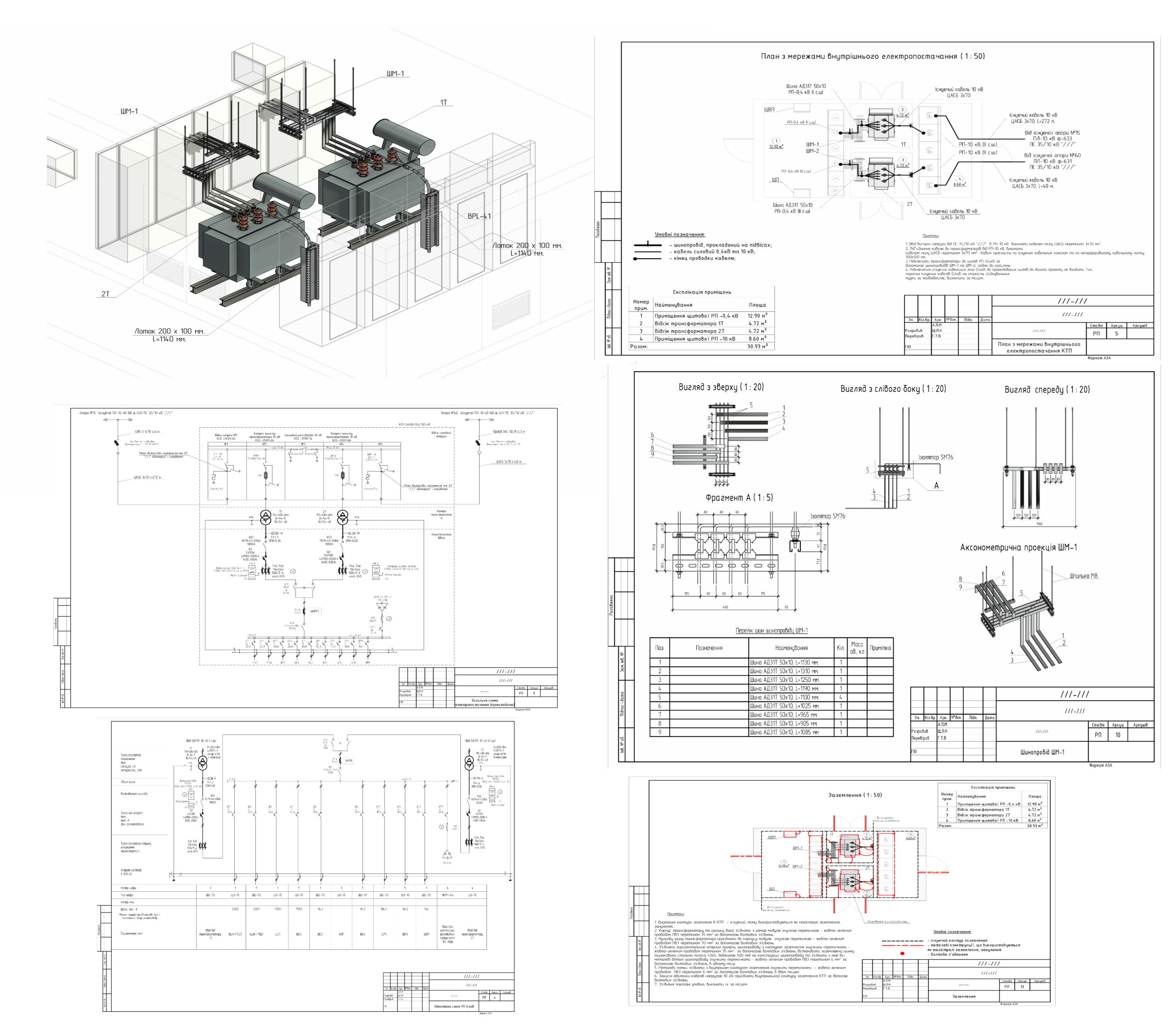

Состав: Загальна схема електропостачання, плани розташування технологічного обладнення, 3d-модель.

Софт: AutoCAD dwg.2019

Файлы:
EП-1 v-3-Лист - 3 - Загальна схема електропостачання (проектована).dwg
EП-1 v-3-Лист - 11 - Шинопровід ШМ-2.dwg
EП-1 v-3-Лист - 6 - План з розташуванням обладнання (початок).dwg
EП-1 v-3-Лист - 8 - План з розташуванням обладнання (продовження).dwg
EП-1 v-3-Лист - 15 - Специфікація обладнання, виробів та матеріалів.dwg
EП-1 v-3-Лист - 4 - Однолінейна схема РП-0,4кВ.dwg
EП-1 v-3-Лист - 9 - План з розташуванням обладнання (продовження).dwg
EП-1 v-3-Лист - 12 - Вузли кріплення шинопроводу.dwg
EП-1 v-3-Лист - 13 - Заземлення.dwg
РП КТП 250 кВА 10-0.4 кВ.pdf
EП-1 v-3-3D вид - 3D АР.dwg
EП-1 v-3-Лист - 10 - Шинопровід ШМ-1.dwg
EП-1 v-3-Лист - 50 - Кабельно-трубний журнал.dwg
EП-1 v-3-Лист - 2 - Загальна схема електропостачання (існуюча).dwg
EП-1 v-3-Лист - 1 - Загальні дані.dwg
EП-1 v-3-Лист - 7 - План з розташуванням обладнання (продовження).dwg
EП-1 v-3-3D вид - {3D}.dwg
EП-1 v-3-Лист - 5 - План з мережами внутрішнього електропостачання КТП.dwg
EП-1 v-3-Лист - 14 - Завдання будівельникам.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
