Трехполюсный разъединитель РВЗ-10/630

Трехполюсные разъединители РВЗ-10/630 представляют собой три токопровода, установленных на одной раме с основным (общим) валом и приводным рычагом. При вращении вала разъединителя РВЗ-10/630 с помощью привода происходит одновременное включение или отключение трех контактных ножей. Токопровод состоит из двух неподвижных контактов и подвижных контактных ножей. Неподвижный контакт представляет собой медную шину согнутую под прямым углом. Подвижный контакт состоит из двух медных полос, расположенных на некотором расстоянии друг от друга. Одна сторона неподвижного контакта используется для крепления контакта к колпачку опорного изолятора, а также для крепления подводящей шины, а другая при включении ножа входит в зазор между его пластинами. Пластины контактного ножа прижимаются к боковым поверхностям неподвижного контакта посредством пружин. Контактный нож может поворачиваться вокруг оси, закрепленной на неподвижном контакте. Втулка ограничивает сближение пластин контактного ножа при отключенном положении разъединителя. При каждом повороте контактного ножа сила трения, возникающая между его пластинами и неподвижным контактом, способствует удалению окислов с их контактных поверхностей.

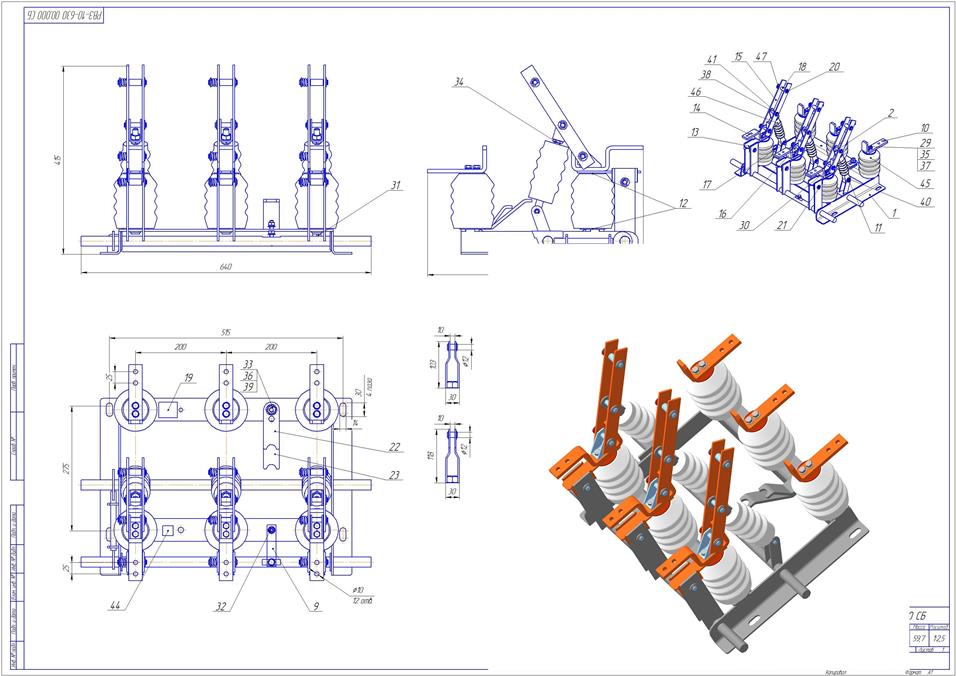

Состав: 3D-модель, сборочный чертеж, спецификации, деталировка.

Софт: КОМПАС-3D 14

Сайт: www
