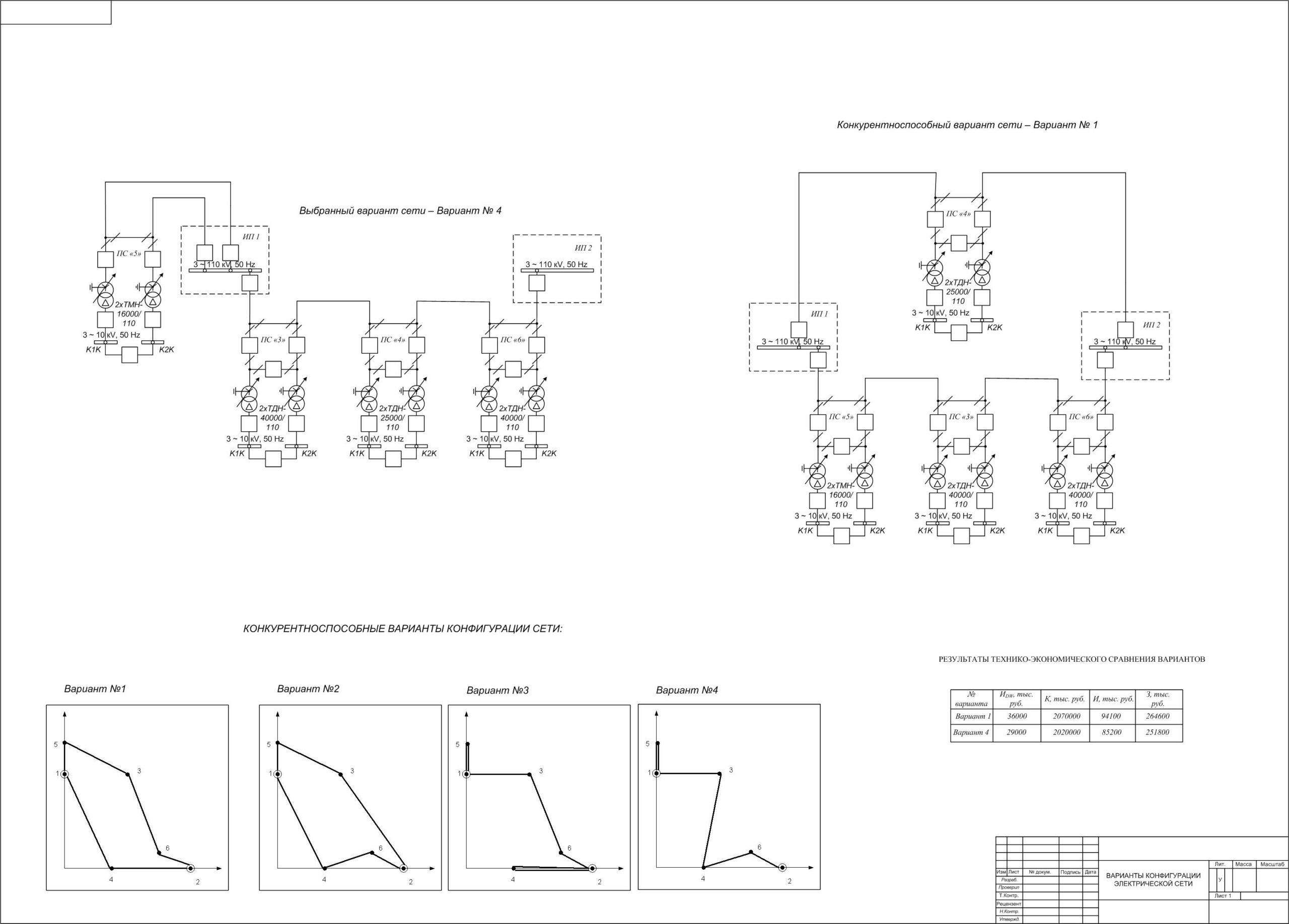

Варианты конфигурации электрической сети

ЮСИЭПИ
Кафедра электротехники
Курсовая работа по электроснабжению
2015

1. Составить 4-5 равнонадежных вариантов конфигураций схем районной сети.
2. Выбрать ориентировочно номинальное напряжение на каждом участке.
3. Сравнить составленные варианты схем по укрупненным показателям и выбрать два наиболее экономичных.
4. Выбрать трансформаторы на всех подстанциях; рассчитать потери мощности в них.
5. Распределить потоки активной и реактивной мощностей (с учетом потерь в трансформаторах).
6. Выбрать сечения проводов марки АС.
7. Определить потери мощности на всех участках в нормальном режиме.
8. Проверить выполнение условия встречного регулирования напряжения на шинах 6-10 кВ.
9. Выбрать типовые схемы потребительских подстанций.
10. Выбрать окончательный вариант районных электрических сетей по минимуму приведенных затрат.
11. Дополнительно результаты расчетов представить в графической части ( формат А1).

Наименование источников питания
1 – ТЭЦ 3х32
2 - КЭС
3 - Машиностроит. пром. 35
4 - Промышл. стройматер. 30
5 - Ткацкая фабрика 20
6 - Город (300 тыс. жит.)
Архангельская область
Лесистая местность
