Электрическая сеть промышленного района с несколькими конфигурациями

БНТУ
Кафедра электрические системы
Курсовой проект по дисциплине "Электрические сети"
На тему : "Электрическая сеть промышленного района"
Минск 2016

В данном проекте выполнен электрический и технико-экономический расчет сети которая обеспечивает необходимую надёжность электроснабжения потребителей, а также является наиболее экономически выгодной из всех разработанных вариантов.

СОДЕРЖАНИЕ
Введение 4
1. Разработка 4-5 вариантов конфигурации сети 5
2. Приближенные расчеты потокораспределения в нормальном режиме наибольших нагрузок для двух вариантов сети 8
3. Выбор номинального напряжения сети и числа цепей линий 10
4. Приближенные расчеты потокораспределения в режиме наибольших нагрузок и в послеаварийных режимах при выбранном номинальном напряжении 12
5. Выбор сечений проводов и (при необходимости) ориентировочной мощности компенсирующих устройств. Уточнение конфигурации сети 16
6. Выбор числа и мощности трансформаторов подстанций. 19

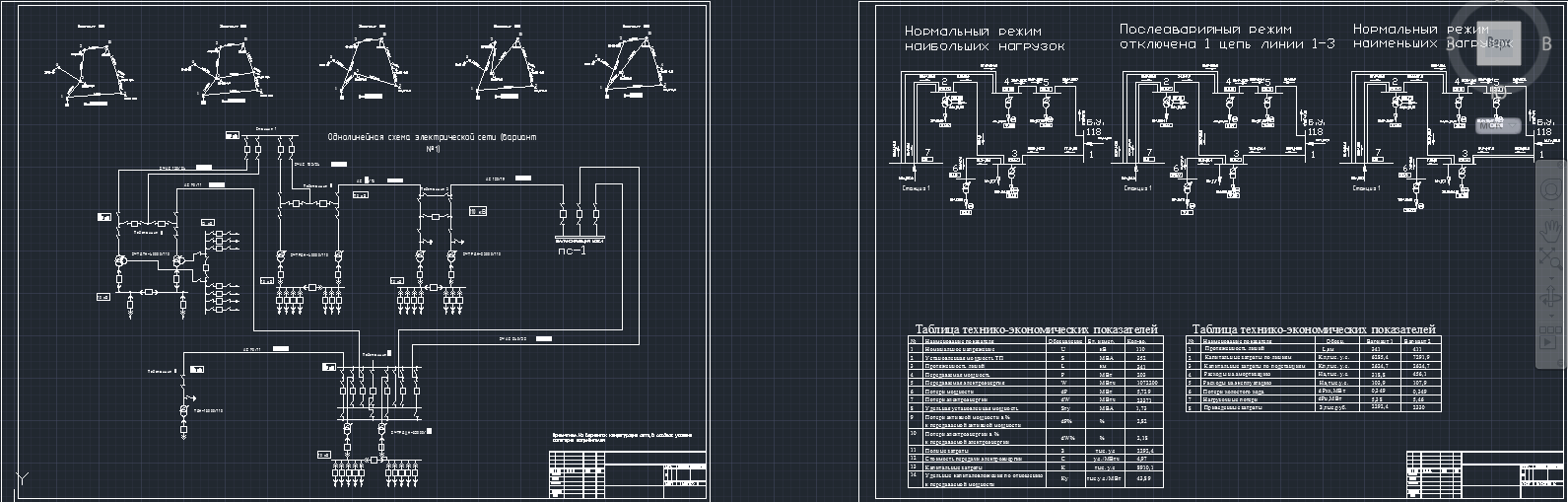

7. Формирование однолинейной схемы электрической сети 21
8. Технико-экономическое сравнение вариантов 22
9. Электрические расчеты характерных режимов сети: нормальных режимов наибольших и наименьших нагрузок, наиболее тяжелых послеаварийных режимов 26
10. Оценка достаточности регулировочного диапазона трансформаторов из условия встречного регулирования напряжения 32
11. Расчет технико-экономических показателей 36
Заключение 38
Литература 40
