Внутреннее электроосвещение собора (раздел ЭО)

В проекте представлены сети внутреннего освещения собора, схемы включения рабочего и аварийного освещения, выбор осветительных приборов, расположение и типы проводок. Так же представлены спецификации со всем необходимым оборудованием и электромонтажной арматурой.

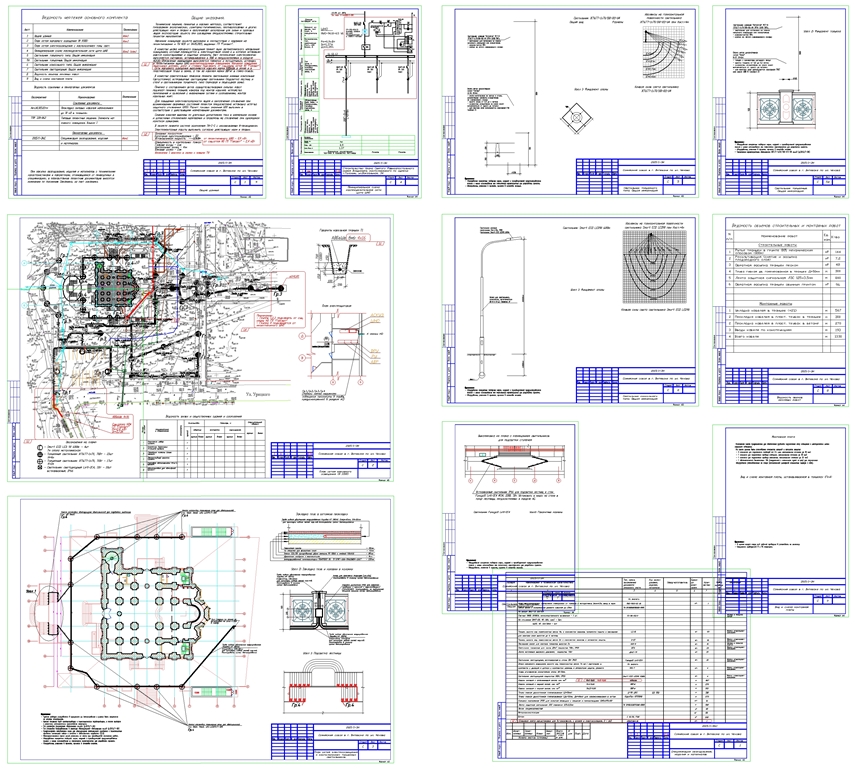

Состав: Схема групповых щитов, схемы управления аварийным освещением, узел управления освещением, планы с сетями электроосвещения (5 листов), спецификация оборудования (5 листов). Чертеж в формате DWG (AutoCAD) вложен в архив. Язык документа
