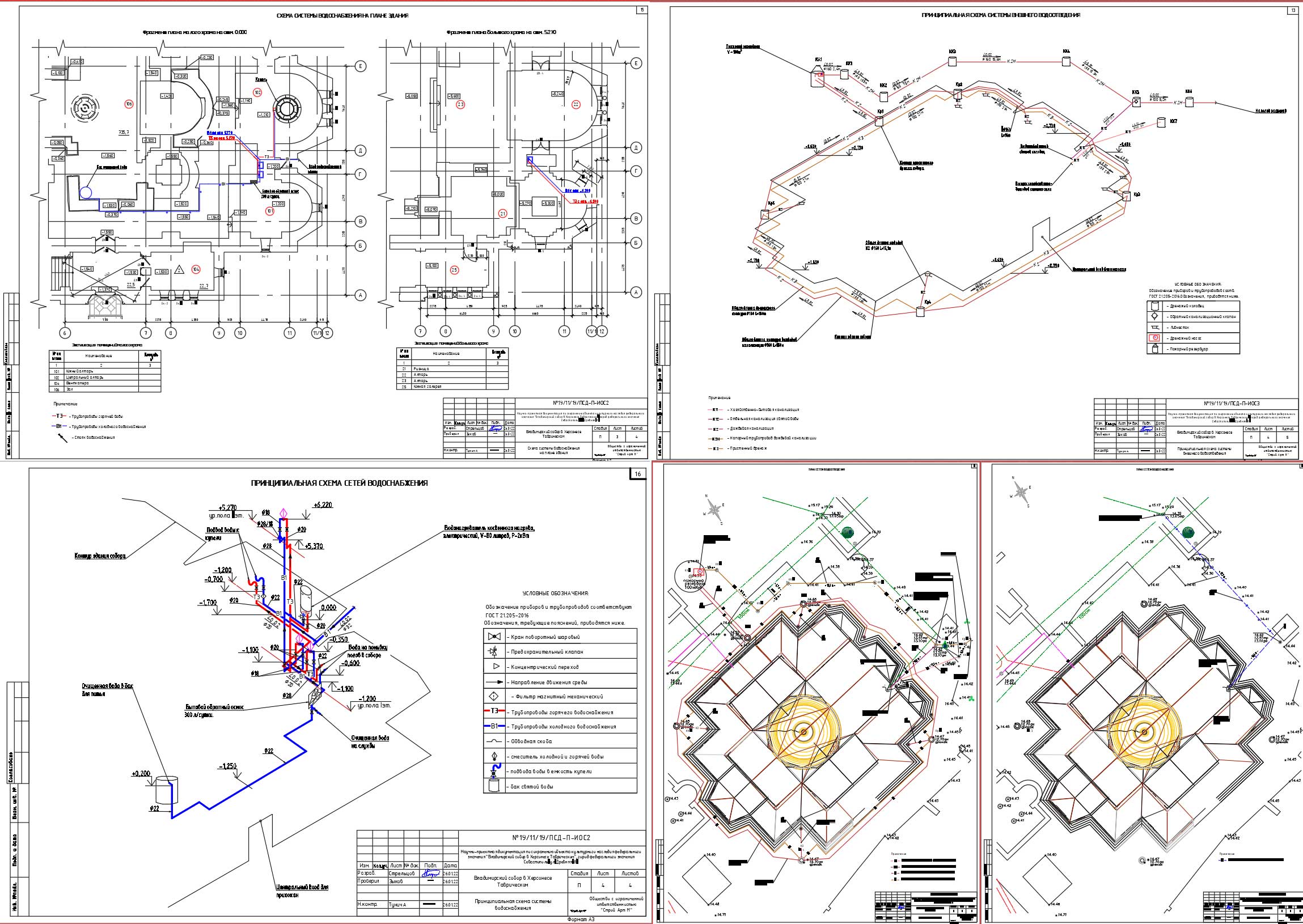

В настоящем разделе проектной документации приведены технические решения по внутренним сетям водоснабжения и водоотведения ”Владимирского собора в Херсонесе Таврическом” объекта культурного наследия федерального значения. Источником водоснабжения холодной воды являются внутриплощадные сети. Подача воды из существующая водопроводная сети одушевляется ПНД трубопроводом Ду32 мм от колодца внутриплощадных сетей согласно генплана. Источником водоснабжения горячей воды является холодная питьевая вода, забираемая от сети внутреннего водопровода В1 Ду20 мм и нагреваемая электрическим водонагревателем косвенного нагрева. Зоны охраны источников питьевого водоснабжения, водоохранные зоны данным проектом не рассматриваются.

Расчетные расходы холодной и горячей воды определяются в соответствии с СП30.13330.2020 ”Внутренний водопровод и канализация зданий”.
Общее количество потребителей: 199 человек.
Нормы водопотребления для определения среднесуточных расходов на хозяйственно-питьевые нужды на одного потребителя принимаются в соответствии с табл.А.3 СП 30.13330.2020.

Проектируемые стояковые сети внутреннего водопровода выполнены из медных полутвердых труб ⌀28 типа НН питьевая по ГОСТ Р 52318-2005. Разводка труб в раковинах выполнена из медных полутвердых труб ⌀22 типа НН, водопроводные сети с лучевым распределением подводов к приборам выполнены из медных отожжённых мягких труб ⌀18 типа F22.
Общая отключающая арматура предусмотрена шаровым краном на вводе в собор. Переход от общего отключающего крана на медные трубы выполнен тройниковой муфтой с приваркой последних.
Отвод труб холодного и горячего водоснабжения к купели и баку святой воды предусматривается в стяжке теплого пола с уклоном 0,002 в сторону водоразборных точек. Трубопроводы проведены в теплоизолирующих цилиндрах. Открытые трубопроводы горячей воды снарядить в утеплитель ”Energoflex”.
