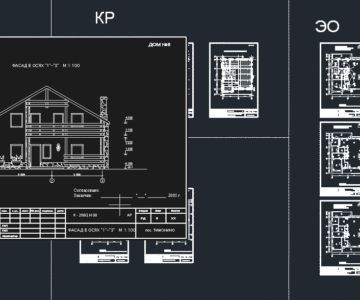

Внутреннее электроснабжение частного дома площадью 200м2

1. В настоящем разделе проекта предусмотрено: внутреннее электроосвещение; установка штепсельных розеток для бытовой и компьютерной оргтехники; подключение систем кондиционирования воздуха (кондиционеров); подключение электроприводов оконных и гаражных рольставен; подключение электропривода въездных ворот для автомобиля и переговорного устройства входной калитки; перспективное подключение оборудования барбекю; охранное освещение территории индивидуального жилого дома.
2. Рабочие чертежи выполнены в соответствии с действующими нормами, правилами и стандартами.
3. Электроснабжение индивидуального жилого дома выполнено СИП4х16мм2 от ВЛ 0,4/0,23кВ с системой заземления TN-C.
4. Переход системы заземления TN-C на систему заземления TN-C-S выполнить в ШУ, путем разделения РЕN проводника вводного кабеля на два отдельных проводника: нулевой рабочий N (шина N) и защитный РЕ (шина РЕ), с последующим повторным заземление РЕ шины.
5. На вводе в дом установить главный распределительный щит ГРЩ, от которого запитать силовые распределительные щиты ЩР1 и ЩР2, отделенные между собой хозяйственным отношением потребителей (от ЩР2 запитать оборудование топочной (см. раздел проекта 09-2016-01-ЭМ), а от ЩР1-бытовое оборудование дома.
6. Расчетный счетчик установить в ШУ, расположенного вне дома в месте, обеспечивающем беспрепятственный доступ персоналу энергоснабжающей организации. Перед счетчиком установить автоматический выключатель, позволяющий снять напряжение со всех фаз. После счетчика установить автоматический выключатель, обеспечивающий защиту кабельной линии, питающей ГРЩ дома. План расположения электрооборудования и прокладки распределительной сети смотри раздел проекта 09-2016-01-НЭС.Лист2.
7. В случае исчезновения напряжения в сети основного электроснабжения установить бензиновую электростанцию (генератор) для обеспечения электроснабжения дома в аварийном режиме. Генератор установить в гараже и подключить через перекидной рубильник к штепсельной розетке.
Внимание!!!
При использовании однофазного генератора следует отключить от питания трехфазные потребители, так как это может привести к выходу из строя данного оборудования.
8. Шкаф сервера ШС и штепсельную розетку холодильника, запитать от верхних зажимов модульного контактора силового распределительного щита ЩР1, обеспечив этим постоянное электроснабжение при отсутствии жильцов.
9. Электроснабжение приемо-контрольных приборов охранно- пожарной сигнализации, домофона, коммуникационной и локальной сетей предусмотреть от шкафа сервера ШС.
Согласно требованиям ДБН В.2.5-78.11.01-2003, для подключения приемо-контрольных приборов охранно- пожарной сигнализации установить дополнительные автоматические выключатели, которые обозначить предостерегающими надписями "Система охранной сигнализации. Не выключать" и "Система пожарной сигнализации. Не выключать".
Подключение приемо-контрольных приборов охранно- пожарной сигнализации, коммуникационной и локальной сетей, должна выполнять специализированная организация, имеющая право на данный вид работ.
10. Установленная и расчетная мощности щитов составляют:
- по главному распределительному щиту ГРЩ Руст.=63кВт, Ррасч.=20кВт, Iрасч.=38А
- по силовому распределительному щиту ЩР1 Руст.=42,6кВт , Ррасч.=14,3кВт, Iрасч.=24А;
- по силовому распределительному щиту ЩР2 (см. раздел проекта 09-2016-01-ЭМ);
- по шкафу сервера ШС (без учета оборудования сервера) Руст.=Ррасч.=0,15кВт, Iрасч.=0,7А.
11. Выбор светильников произведен в соответствии с характеристикой и назначением помещений. Освещенность принята по ДБН В.2.5-28-2006. Расчет электроосвещения выполнен по удельной мощности Вт/м2.
12. Охранное освещение территории выполнить светильниками прожекторного типа, установить их на наружных стенах дома. Освещенность для наружной территории принята 5лк.
Освещение номера дома и территории при входе в калитку выполнить светильниками со светодиодными лампами, установив их на колоннах забора. План расположения электрооборудования и план наружной групповой сети смотри в разделе проекта 09-2016-01-НЭС.Лист3.
13. Управление светильниками выполнить одно-, двух-, трехклавишными выключателями, установив их на стене у дверей со стороны дверной ручки.
Управление освещением холла-коридора и прихожей выполнить из двух мест при помощи выключателей проходного типа.
14. Управление кондиционерами выполнено дистанционными пультами, поставляемыми комплектно с оборудованиеми.
15. Управление электроприводами рольставен предусмотреть выключателями "Вверх"-"Вниз", установленными на стене у оконных проемов.
16. Для подключения бытовой и компьютерной оргтехники предусмотреть штепсельные розетки с заземляющим контактом для присоединения РЕ-проводника. Места и высоту установки штепсельных розеток определить согласно дизайн-проекта и расстановки мебели.
Питание штепсельных розеток для компьютерной оргтехники выполнить самостоятельной линией, начиная от силового распределительного щита ЩР1.
Для подключения переносного оборудования в санузле и гараже предусмотреть штепсельные розетки со степенью защиты не менее IP44.
Снаружи дома для подключения уборочных механизмов и инструментов предусмотреть штепсельные розетки со степенью защиты не менее IP55.
17. Питание систем электрического отопления (конвектор настенный электрический) выполнить независимой линией от силового распределительного щита ЩР1.
18. Питание электропривода въездных ворот для автомобиля выполнить самостоятельной линией от силового распределительного щита ЩР1. Подключение электропривода въездных ворот выполнить согласно паспорта. План расположения электрооборудования и план наружной групповой сети смотри в разделе проекта 09-2016-01-НЭС.Лист3.
19. Питание переговорного устройства входной калитки выполнить самостоятельной линией от шкафа сервера ШС, имеющего постоянное электроснабжение при отсутствии жильцов.
Подключения переговорного устройства входной калитки выполнить согласно паспорта. План расположения электрооборудования и план наружной групповой сети смотри в разделе проекта 09-2016-01-НЭС.Лист3.
20. Питание оборудования барбекю выполнить самостоятельной линией от силового распределительного щита ЩР1. План расположения электрооборудования и план наружной групповой сети смотри в разделе проекта 09-2016-01-НЭС.Лист3.
21. При пожаре автоматическое отключение дома от электроснабжения выполнить через контакт реле КL пожарной сигнализации, установленный в приемо-контрольном приборе пожарной сигнализации ППКП.
22. Групповую, распределительную и питающую сети выполнить, соответственно, проводом марки ВВП и кабелем марки ВВГ. Сети проложить скрыто в гофрированной ПВХ трубе в штрабах стен и за подшивным потолком.
23. При проходе проводов и кабелей сквозь стены заделку зазора выполнить в соответствии со СНиП 3.05.06-85 легко удаляемой массой из несгораемого материала, обеспечивающего предел огнестойкости и дымогазонепроницаемость, требуемые строительными нормами для этих преград.
24. Выбор сечения проводов и кабелей выполнен по длительно допустимым токовым нагрузкам с учетом допустимой потери напряжения. Уставки автоматических выключателей обеспечивают защиту сетей от перегрузки и токов короткого замыкания.
25. В качестве защитной меры от поражения электрическим током предусмотреть защитное заземление и защитное отключение.
Защитное заземление выполнить путем присоединения металлических нетоковедущих частей оборудования, не находящихся под напряжением, к заземляющим РЕ-шинам щитов ГРЩ, ЩР1 и шкафа ШС используя защитные РЕ-жилы групповой и распределительной сетей.
26. Защитное отключение линий, питающих штепсельные розетки, выполнить дифференциальными выключателями, реагирующими на ток утечки 30мА.
27. Повторное заземление РЕ шины ШУ выполнить путем присоединения ее к заземляющему устройству, предусмотренному проектом (см.проект 296-2016-08-ЭОМ.05). Присоединение выполнить медным проводом сечением 10мм2.
28. Электромонтажные работы выполнять в соответствии с требованиями ПУЭ и СНиП 3.05.06-85.

Состав: Электротехнические решения Язык документа

Софт: AutoCAD 12
