Вводной этажный щиток

100

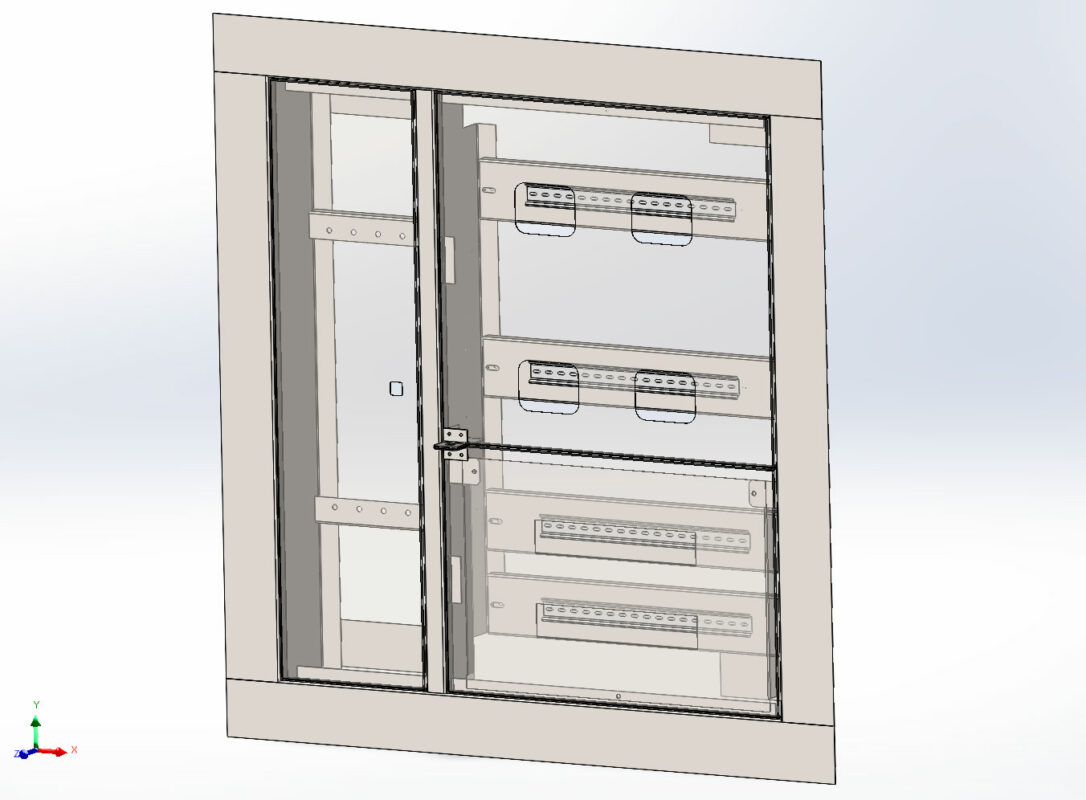

Вводной этажный щиток распределения электроэнергии по квартирам 910*850 монтажный размер, 1022* на 1080*, глубина 134. Устанавливается в многоквартирных домах, в коридорах, на межлестничных клетках. Внутри шкафа располагаются квартирные счетчики электроэнергии и автоматы. Шкаф устанавливается заподлицо стены. В сборке не хватает болтов, гаек, замка, это стандартные изделия. Игнорируйте их при открытии. Можно заменить на библиотечные элементы.

Автор

Николай

Дата

29.01.2025

Язык

Русский

Состав

Сборочный чертеж, деталировка, спецификация, 3D модель.

Софт

SolidWorks 2012 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
