Выбор главной схемы электрических соединений и расчет основных параметров электрооборудования

Волгодонский инженерно-технический институт –
филиал федерального государственного автономного образовательного учреждения высшего образования «Национальный исследовательский ядерный университет «МИФИ»
(ВИТИ НИЯУ МИФИ)
Курсовой проект по дисциплине "Электрические станции и подстанции"
На тему "Выбор главной схемы электрических соединений и расчет основных параметров электрооборудования"
Волгодонск 2019

Целью настоящего курсового проекта является разработка электриче-ской части ТЭЦ. Проектируемая станция работает параллельно с энергоси-стемой и удаленной РЭС. Связь с энергосистемой осуществляется с шин 220 кВ, связь с местной системой осуществляется с шин 110 кВ. В ходе разработки проекта выполнен ряд основных конструкторских задач, таких как:
• выбор типов генераторов;
• выбор трансформаторов;
• выбор источников питания системы собственных нужд станции;
• выбор способов ограничения токов короткого замыкания;
• выбор схем распределительных устройств;
По технико-экономическому сравнению выбираем наиболее выгодный вариант. Далее необходимо для выбранного варианта провести расчет тока короткого замыкания на шинах РУ 220 кВ , на шинах РУ 110 кВ и на выводах генератора. По полученным результатам необходимо провести выбор:
• выбор высоковольтных выключателей
• выбор разъединителей
• выбор сборных шин и токоведущих частей
• выбор измерительных трансформаторов тока
• выбор измерительных трансформаторов напряжения
• выбор ограничителя перенапряжения
Главная схема электрических соединений должна удовлетворять ряду требований, главными из которых являются надежность, оперативная гиб-кость, безопасность обслуживания, технологичность и возможность расши-рения станции за счет сооружения новых блоков.

Исходные данные и требования:ТЭЦ: Pст, 600 МВт nг, Pном.г, 4х150 МВт, Pср.н. max/min 240/200 МВт, Pв. н. ост. МВт, Топливо газU1 (UB), 220кВ,
U2 (Uср,Uг.н.), 110кВ, Sсист./хсист. 5000/1,0МВт/о.е., Рг./nг.150/4МВт
Sном.тр. 200МВт, l3 130км, m1 2шт., l1 110км., m2 1шт., l2 142км.

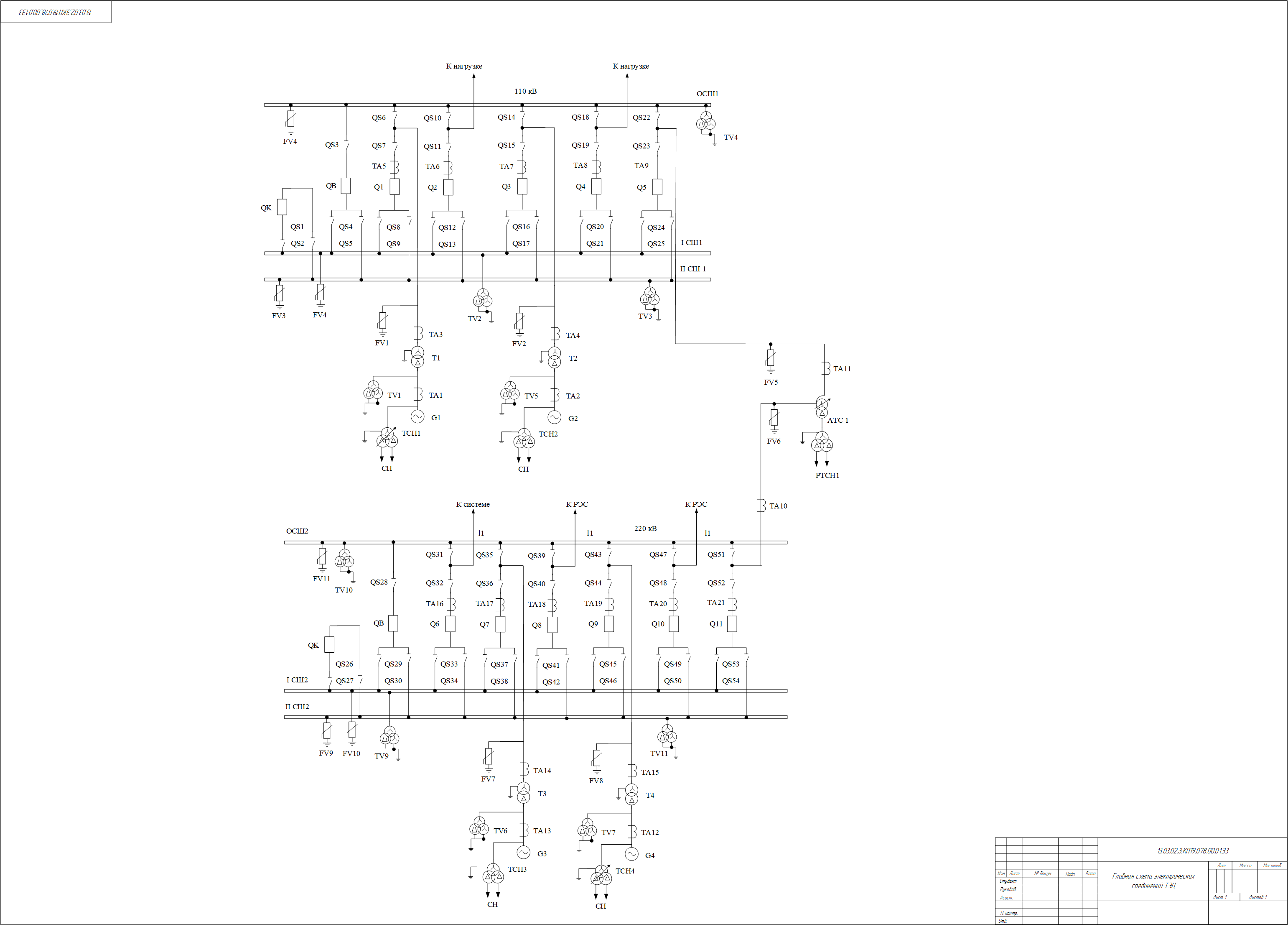

Графическая часть содержит Главная схема электрических соединений ТЭЦ

Содержание
Введение
1. Выбор главной схемы электрических соединений
1.1. Выбор типов генераторов
1.2. Проектирование структурной схемы станции
1.3. Выбор трансформаторов
1.4. Выбор источников питания системы собственных нужд станции.
1.5. Выбор способов ограничения токов короткого замыкания
1.6. Выбор схем распределительных устройств
1. 7. Технико-экономическое сравнение вариантов главной схемы электрических соединений
2. Общие вопросы выбора электрических аппаратов и проводников
2. 1 Составление электрической схемы замещения системы и приведение ее элементов к базисным условиям
2. 1. 1 Синхронные генераторы
2. 1. 2 Энергосистема
2. 1. 3 Силовые трансформаторы и автотрансформаторы
2. 1. 4 Воздушные и кабельные линии
2. 2 Учет нагрузки при расчете токов короткого замыкания
2. 3. Преобразование электрической схемы замещения системы и определение результирующих сопротивлений
2. 4. Определение параметров токов КЗ
2. 4. 1 Определение тока Iп0
2. 4. 2 Определение ударного тока iу
2. 4. 3 Определение токов Inτ и i aτ
2. 5 Расчет ТКЗ на выводах генератора блока
2. 6 Расчет токов короткого замыкания на шинах 220 кВ
3. Выбор электрических аппаратов и токоведущих частей электрической станции
3. 1 Выбор высоковольтных выключателей
3. 2 Выбор разъединителей
3. 3 Выбор сборных шин и токоведущих частей
3.4 Выбор измерительных трансформаторов тока
3.5 Выбор измерительных трансформаторов напряжения
3.6 Выбор ограничителей перенапряжения
Заключение
Список использованной литературы
