Выключатель ВНВР-10.630

0
118
1310
13
3
20

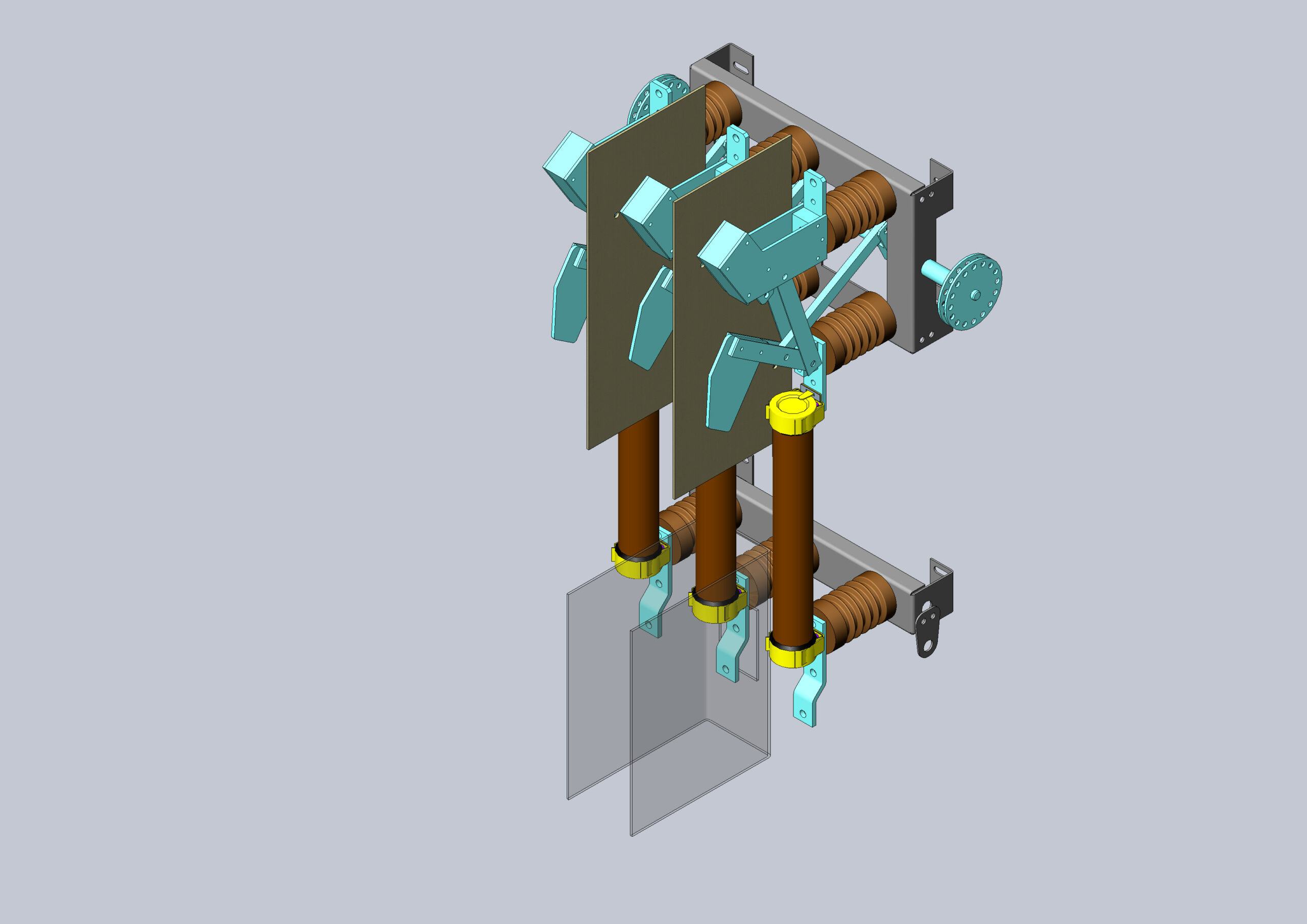

3D модель Выключатель ВНВР-10.630

Выключатель с вакуумными дугогосящими камерами на напряжение 6-10 КВ на ток до 630А.

3D Модели ВНВР Выключатель КСО
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Александр Гришин
Дата
02.08.2016
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2013 Как открыть?
Содержимое архива
  • Кулачок 12 Волна-М.SLDPRT
  • Пластина 05 Волна М.SLDPRT
  • Вилка15 Волна -М.SLDPRT
  • Элементы в сборе.SLDASM
  • Упор 17 Волна-М.SLDPRT
  • Упор 14 Волна -М.SLDPRT
  • Изолятор Волна -М.SLDPRT
  • Ось со шкивом и заземлителями.SLDASM
  • Контакт предохранителя КО1-10 У3.SLDPRT
  • Ось 08 Волна -М.SLDPRT
  • Основание подставки предохранителей.SLDPRT
  • Контакт 09 Волна-М.SLDPRT
  • фланец.SLDPRT
  • Кожух Волна -М.SLDPRT
  • Подставка предохранителя.SLDASM
  • Основание ВНВР.SLDPRT
  • Пластина 12 Волна-М.SLDPRT
  • Вилка-контакт 16 Волна -М.SLDPRT
  • Серьга ВНВР.SLDPRT
  • Шина Волна 10-М.SLDPRT
  • Перегородка Волна -М.SLDPRT
  • ЯКГЛ.674531.001.011.2.00.00.021 Стержень.SLDPRT
  • Планка 06 Волна -М.SLDPRT
  • Патрон ПТ1.2-10-(31.5...50) У3.SLDPRT
  • Шкив 07 Волна-М.SLDPRT
  • Планка 11 Волна -М.SLDPRT
  • Пластина 16 Волна -М.SLDPRT
  • Кулачок в сборе 13 -М.SLDASM
  • ВНВР с предохранителями.SLDASM
  • Корпус 16 Волна -М.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
20

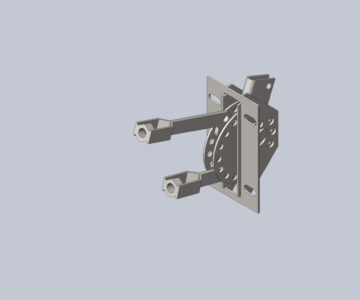

3D модель Привод ПРС для выключателей серии ВНВР
Привод ПРС для выключателей серии ВНВР
20

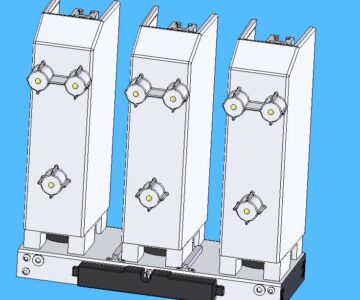

3D модель Модель выключателя BB-TEL ISM15 Shell FT2
