В данном проекте разработаны принципиальные и монтажные чертежи по вторичным соединениям электрической части для подключения к существующей сети 110 кВ на ОРУ 110 кВ ГЭС.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Замена трансформаторов тока типа ТФЗН-110Б-IУ1 на новые типа LVQB-110W3 на отходящих линиях ВЛ-110 кВ (Вторичные соединения)
Замена трансформаторов тока типа ТФЗН-110Б-IУ1 на новые типа LVQB-110W3 на отходящих линиях ВЛ-110 кВ (Вторичные соединения)
0
0
225
0
0
100
большая энергетика
Гидроэлектростанция
ГЭС
ДЗШ
ОБР
ОРУ
ОРУ-110 кВ
открытое распредустройство
Релейная защита и автоматика
РЗиА
трансформатор тока
Энергетика
Сообщить о проблеме
Автор
Aziz
Дата
21.02.2021
Язык
Русский
Состав

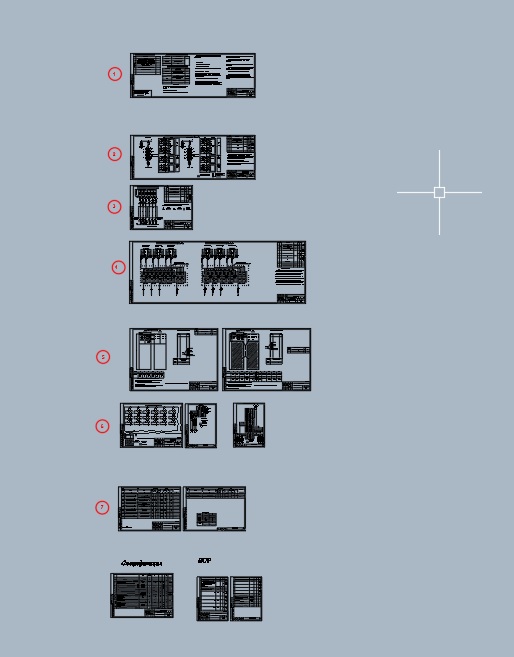

1.Общие данные 2. Принципиальная схема подключения токовых цепей трансформатора тока ВЛ-110кВ 3. Принципиальная схема подключения цепей сигнализации трансформатора тока ВЛ-110кВ 4.Монтажные схемы соединения трансформаторов тока ВЛ-110кВ 5.Общий вид панели №9, №8. 6.Панель №9. Схема электрических присоединений 7.Кабельный журнал (на 2 листах) , спецификация , ведомость объемов работ
