Газификация магазина

Проектом предусмотрена газификация топочной V=32,8 м3., здания магазина по ул. Ленина 11 «б» в с. Мантурово , Курской области.
В здании предусмотрена естественная приточная вентиляция, обеспечивающая трехкратный воздухообмен с учетом воздуха на горение. Вытяжка осуществляется через вентиляционные каналы сечением 150мм.
- в помещении топочной установлен двухконтурный настенный газовый котел марки NAVIEN с общим расходом газа 0,95 м3/час.
- отвод продуктов сгорания от котла предусмотрен через коаксиальный дымоход заводского изготовления.
Функцию безопасности и контроль загазованности природным и угарным газом выполняет комплект автоматики САКЗ-МК-2

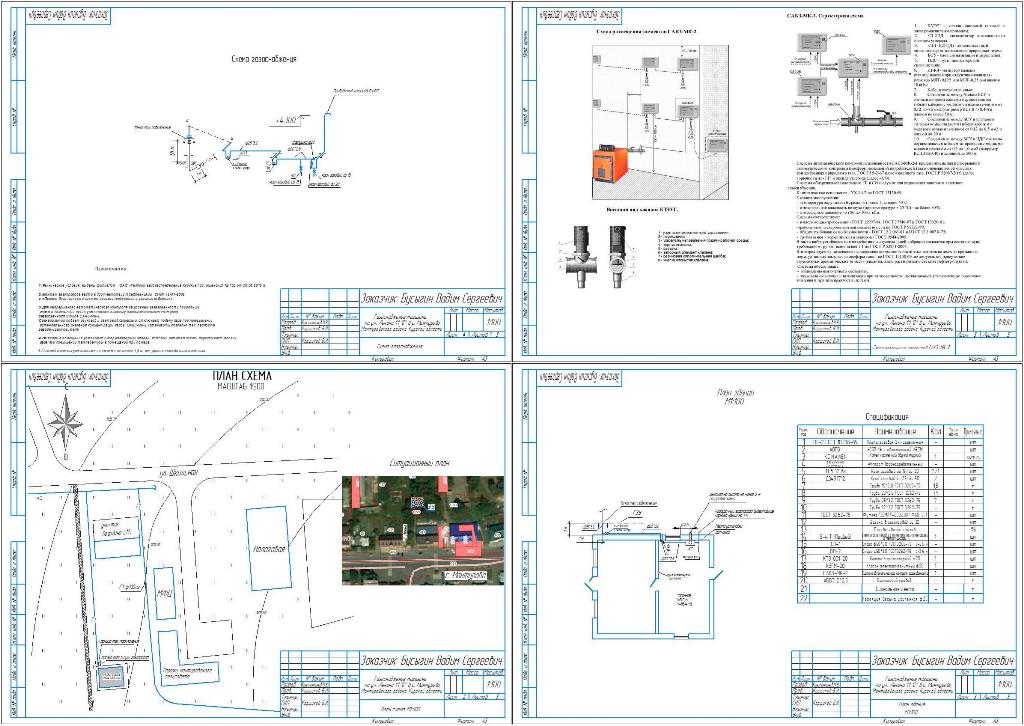

Состав: Общие сведения, План схема, План здания, Схема газоснабжения, План расположения элементов САКЗ МК-2 Язык документа

Софт: КОМПАС-3D 16

Файлы:

Проект.cdw
пояснительная.doc
титульный на газ.doc
