Газификация улицы в г. Новочеркасске

Донской Строительный Колледж
Монтаж и эксплуатация систем газоснабжения
Курсовой проект по профессиональному модулю: ПМ01 "Участие в проектировании систем газораспределения и газопотребления"
На тему: "Газификация улицы"
Новочеркасск 2018

Исходные данные ГРПШ-03БМ-У1: Природный газ, входное давление 1,2МПа, пропускная способность 1100м3/ч; ГРПШ-07-2У1 с узлом учета газа: Природный газ, входное давление 0,6МПа, пропускная способность 800м3/ч.

Объектом газификации является микрорайон г.Новочеркасска. Участок состоит из 24 пятиэтажных дома, 5 четырех этажных дома. Рельеф местности неспокойный, уклон незначительный.

Содержание
Введение
1.Общая часть
1.1 Характеристика газифицируемого микрорайона
1.2 Обоснование выбора трассы газопровода
2.Расчётно-технологическая часть
2.1 Определение расчётного расхода газа на микрорайон
2.2 Гидравлический расчёт газопровода микрорайона
2.3 Подбор оборудования газорегуляторного пункта
2.4 Расчет внутридомового газопровода
2.5 Определение расхода газа котельной на отопление
Заключение
Список использованных источников

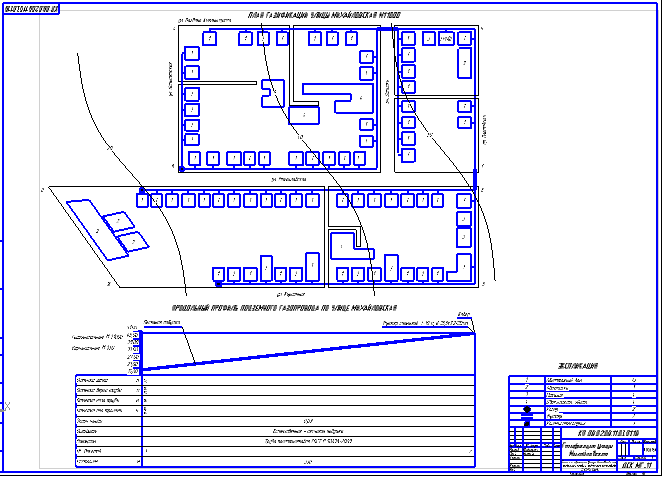

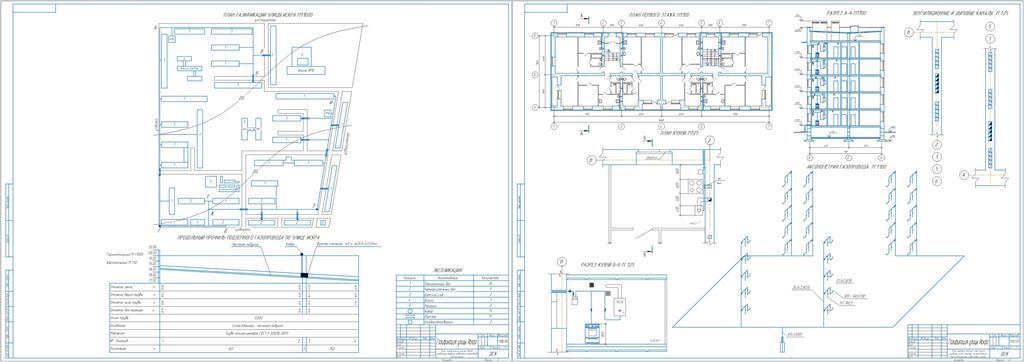

Состав: План газификации улицы, продольный профиль подземного газопровода, экспликация, план первого этажа, план кухни, разрез кухни, разрез, аксонометрия, вентиляционные и дымовые каналы. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газификация улицы в г. Новочеркасске

Записка\Введение.doc
Записка\Содержание.doc
Чертеж
Чертеж
Чертеж
Чертеж
Записка\ЗАКЛЮЧЕНИЕ.docx
Записка\Записка.docx
Записка\список литературы.docx
Записка
