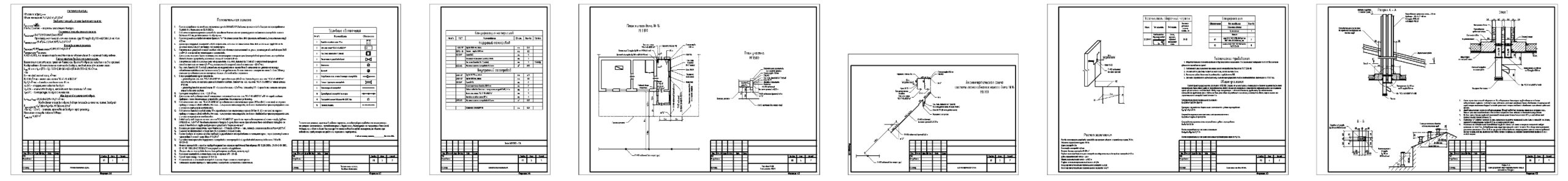

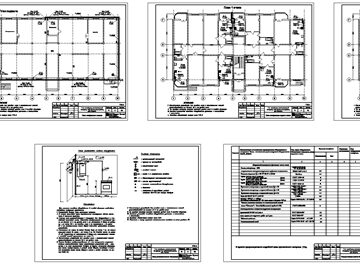

Рабочий проект по газификации жилого дома

1. Проект разработан на основании технических условий №14615/671, выданных филиалом А О «Газпром газораспределение Тамбов» в г. Моршанске от 05.09.2022 г.
2. Подключение проектируемого газопровода произвести в точке «А» от проектируемого надземного газопровода низкого давления ∅25 мм, расположенного по адресу: ***
3. Проектируемый газопровод от места врезки т. "А " до стены жилого дома №16 проложить надземно L=2 м из стальных труб ∅25 мм.
4. Далее проектируемый газопровод L=10,32 м проложить надземно по стене жилого дома №16 из стальных труб ∅25 мм до газового ввода Г.вв.∅25 мм внутрь помещения кухни.
5. Отключающим устройством перед газовым счётчиком является расположенный на улице, проектируемый газовый кран DN25 мм (Н=1,8 м от земли) на проектируемом газопроводе.
6. Для защиты от заноса высокого потенциала по инженерным коммуникациям (газопроводам) присоединить газопровод на вводе в здание к устройству заземления стальной полосой 5х30 мм.
7. Для учёта расхода газа жилого дома №16 установить газ. счёт, бытовой G4 Т (левый) с номинальной пропускной способностью газа не менее 4,0 м3//час, максимальной пропускной способностью газа - 6,0 м3//час.
8. Газ. счет. бытовой G4 Т (левый) установить на наружней стене жилого дома в металлическом утепленном шкафу с соблюдением требований: на высоте не ниже 1,6 м от уровня земли до низа счетчика с зазором от стены 3 - 5 см. Обвязку счетчика произвести согласно паспортных данных и в соответсвии с проектом.
9. В газифицированной кухне произвести:
- установку нап. газ. кот. "КС-Г-10 ARIDEYA" с расходом газа-1,08 м3//час. Установку нап. газ. кот. "КС-Г-10 ARIDEYA" произвести согласно паспорта устанавливаемого прибора. Дымоход от нап. газ. кот. "КС-Г-10 ARIDEYA" имеет сечение ∅100 мм.
- установку бытовой газовой плиты ПГ - 4 с расходом газа - 1,3 м3//час. Установку ПГ - 4 произвести согласно паспорта станавливаемого прибора.
10. Суммарное потребление газа - 2,38 м3//час.
11. Для защиты от блуждающих токов электронных компонентов нап. газ. кот. "КС-Г-10 ARIDEYA" и ПГ-4- перед газовыми приборами, после отключающего устройства установить диэлектрическую вставку.
12. Подключение нап. газ. кот. "КС-Г-10 ARIDEYA" произвести после отключающего крана DN15мм (Н=1,5 м от пола) на опуске к прибору с помощью гибкой подводки для газа - сильфонного металлорукава, стойкого к воздействию транспортируемого газа и имеющего сертификат соответствия.
13. Подключение бытовой газовой плиты ПГ-4 произвести после отключающего крана DN15мм (Н=1,5 м от пола) на опуске к прибору с помощью гибкой подводки для газа - сильфонного металлорукава, стойкого к воздействию транспортируемого газа и имеющего сертификат соответствия.
14. Отвод продуктов сгорания от нап. газ. кот."КС-Г-10 ARIDEYA" произвести через асбестоцементный канал - трубу Ду150мм (∅165х9,0 мм, F=0.017 м2/) дымовентиляционного выпуска в кухне. Ниже места присоединения дымо-отводящего патрубка от котла в дымовой а/ц трубе предусмотрено устройство "кармана-чистки"
15. Вентиляцию кухни осуществить через вентканал: - ПЭ трубы ∅200 мм - 1 шт., площадь сечения составляет Fсеч=0,0277 м2/.
16. Оголовок вентиляционного канала вывести в уровень с коньком крыши.
11. Приток воздуха на горение газовых приборов осуществляется непосредственно из помещения кухни , через форточку в окне и через подрез в нижней части двери F=0,029 м2/.
12. При совместной прокладке внутреннего газопровода с электропроводкой руководствоваться требованиями ПУЭ и ПБ 12-529-03.
13. Монтаж газопровода и газовых приборов осуществить согласно требований действующих ПБ 12.259.2003г., СНиП 42-01-2002, СП 42-101-2003, СП 62.133330.2011 и паспортов на газовое оборудование.
14. Сварные швы на газопроводе должны быть равнопрочны основному металлу труб.
15. Крепления газопровода к стене выполнить по нормали УГК-1.00-СБ.
16. Проход через стену - по нормали УГ 8.00 СБ.
17. После монтажа и испытаний газопровод окрасить двумя слоями масляной краски.
18. Установка газовых приборов и трассировка газопровода согласована с заказчиком.
