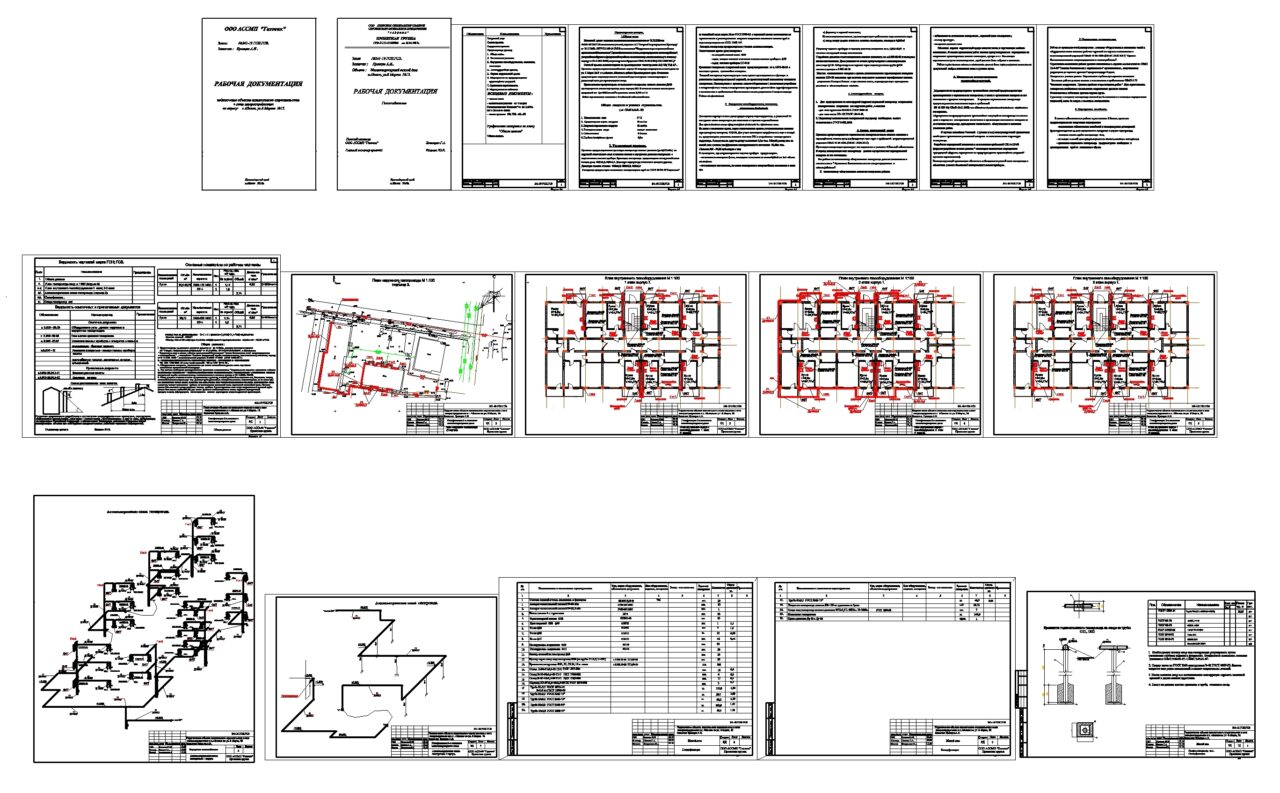

Газификация многоквартирного дома

Проект не учебный

1.Общая часть.
Настоящий проект выполнен на основании заявления заказчика от 03.12.2018года
№ 241-18ГСН.ГСВ и технических условий, выданных АО "Газпром Газораспределение Краснодар" от 21.11.2018г. №ТУ-СО-01/9-04-23/918 в соответствии "Федеральных норм и правил в области промышленной безопасности" Правил безопасности систем, газораспределения и газопотребления", утверждённых Приказом федеральной службы по экологическому, технологическому и атомному надзору от 15.11.2013 №542, актуализированной редакции СНиП 42-01-2002 (СП62.13330.2011.)*
Основой проекта является задание на проектирование части проекта: АС; ОВ; ТМ; АР .
Проектом предусмотрено газоснабжение1 корпус 23 квартиры квартирного жилого дома по ул. .... Краснодарского края. Отопление предусмотрено индивидуальное с установкой двухконтурных теплогенераторов и установкой плит для приготовления пищи.
Присоединение предусмотрено от надземного газопровода низкого давления Ду80 проходящего по многоквартирному дому корпусу №2. В качестве топлива используется природный газ Qн=8000ккал/м³и удельным весом 0,713 кг/ м.
Район строительства относится к 8-и бальной сейсмичной зоне.

Общие сведения и условия строительства.
( по СНиП 2.01.01.-82)

1. Климатическая зона IV Б
2. Среднегодовая норма нагрузки 50 кгс/см
3. Ветровая нормативная нагрузка 48 кгс/см
4. Господствующие ветра северо- восточные
5. Сейсмичность 8 баллов
6. Глубина замерзания грунта 0,8м

2. Технические решения.
Проектом предусматривается прокладка газопровода низкого давления (до 0,005МПа) по наружной стене жилого дома к газовым стоякам и внутренняя разводка газопровода с подключением газовых прибора. Прокладка газопровода предусмотрена по наружной стене жилого дома Ф57х3,5; Ф32х3,2. Диаметры газопровода выполнены согласно расчета. Диаметры газовых стояков: Ф32х3,2; Ф25х3,2; Ф20х2,8
Газопровод предусмотрен из стальных электросварных труб по ГОСТ 10704-91"Сортамент"
