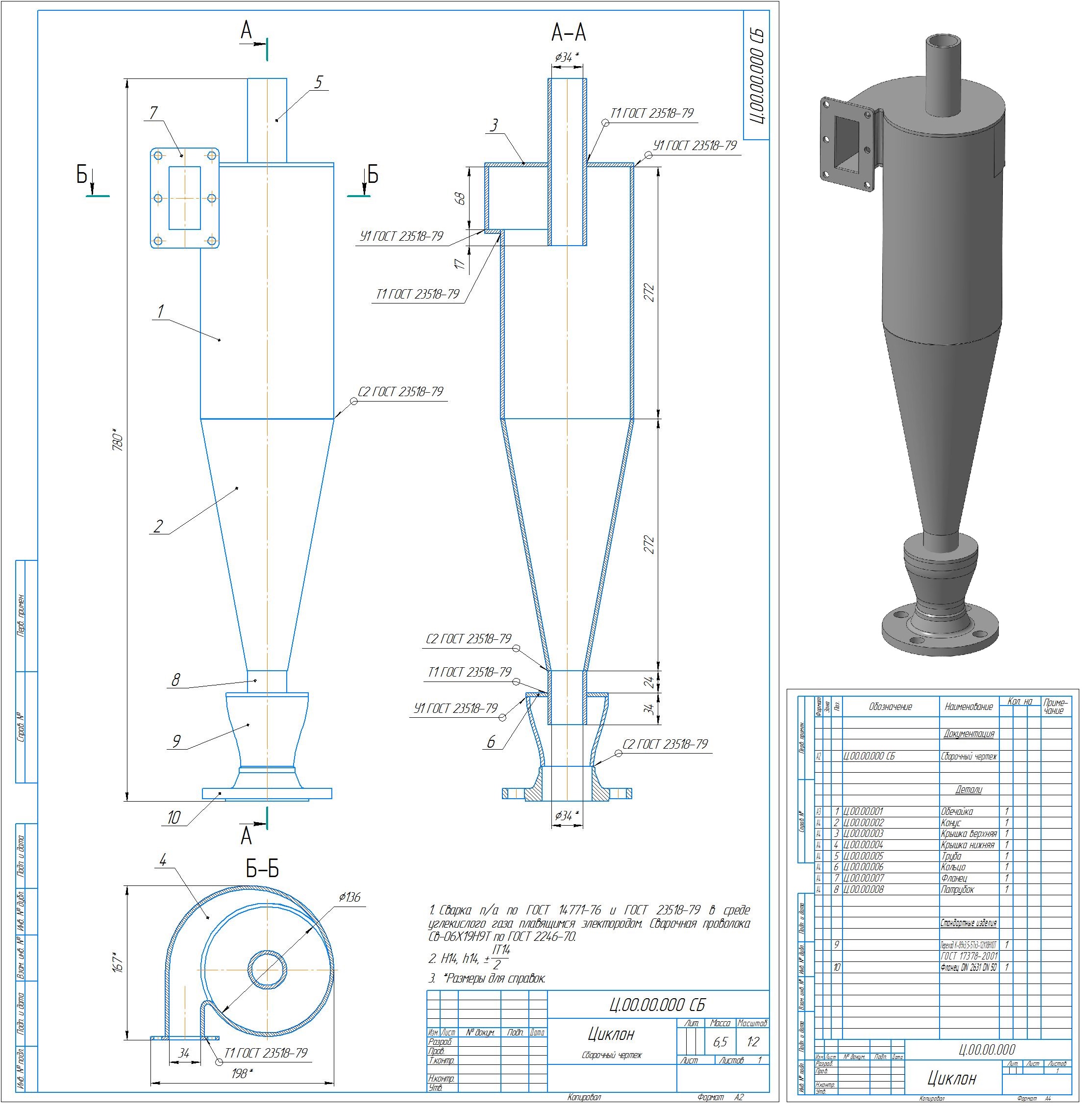

Представлены чертежи и 3D модель циклона на линии очистки горючего газа вырабатываемого реактором
Циклон является первой ступенью очистки газа, при тангенциальном входе газа механические примеси замедляются в результате соударения о стенку циклона и падают в его нижнюю часть, в последующем выводятся наружу.
Характеристики газа: температура до 800С, давление 0,1МПа, расход до 60м3/ч.
Характеристики циклона: материал нержавеющая сталь, присоединение фланцевое, выход труба 42х4 - под приварку, толщина стенки корпуса 4мм, диаметр наружный корпуса 144мм.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Циклон очистки газа
Циклон очистки газа
0
1
150
1
0
50
Автор
Ринат
Гафуров
Дата
11.08.2021
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификация, 3D-модель
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Циклон
-
чертежи
-
Спецификация.cdw
-
Обечайка.cdw
-
Циклон СБ.cdw
-
Крышка нижняя.cdw
-
Конус.cdw
-
Труба.cdw
-
Фланец.cdw
-
Крышка верхняя.cdw
-
Патрубок.cdw
-
Кольцо.cdw
-
-
3D
-
боковина.m3d
-
кольцо.m3d
-
крышка верхняя.m3d
-
развертка.m3d
-
фланец.m3d
-
обечайка2.m3d
-
патрубок.m3d
-
обечайка.m3d
-
крышка нижняя.m3d
-
труба.m3d
-
Фланец2.m3d
-
Циклон.a3d
-
боковина 2.m3d
-
Переход К-89x3,5-57x4-09Г2С ГОСТ 17378-2001.m3d
-
конус.m3d
-
-
