Конкурс асов 3D-моделирования 2020

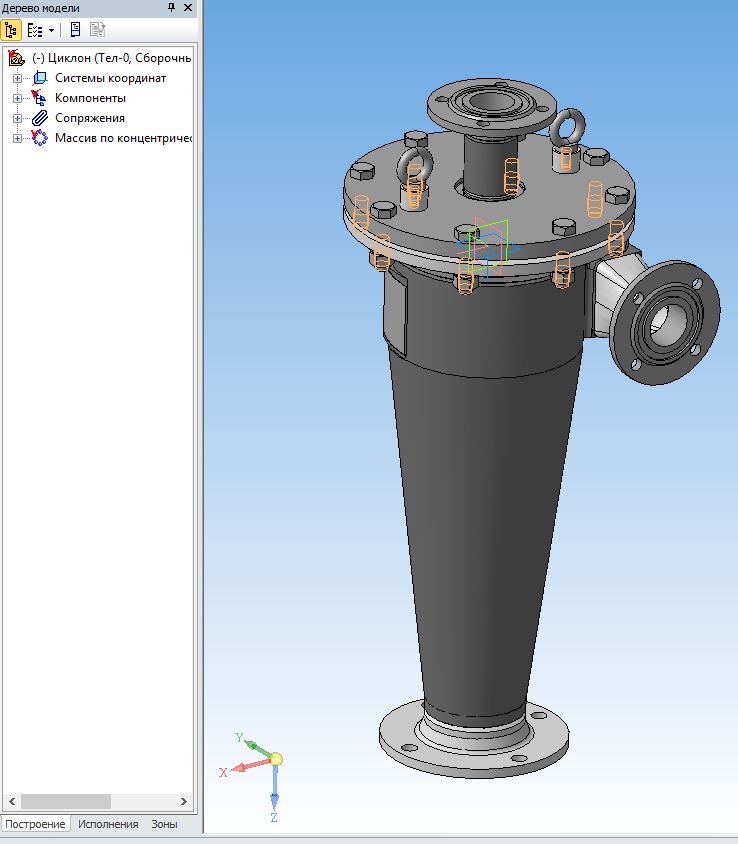

Циклон-20

Циклон применяется в качестве ступени по очистки газов и воздуха от среднего размер пылевых частиц. Предназначен для неволокнистой и неслипающейся пыли. Может применяться для очистки аспирационного воздуха в различных областях промышленности. Производительность по воздуху 20 м3/ч. Высота 700 мм. Фланцы Ду50.

Состав: 3D сборка с деталеровкой. Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
Циклон/
Циклон/Корпус/
Циклон/Корпус/Корпус.a3d
Циклон/Корпус/Корпус.m3d
Циклон/Корпус/Проекции корпус.cdw
Циклон/Корпус/Стенка.m3d
Циклон/Корпус/Фланец 100.m3d
Циклон/Корпус/Фланец 200.m3d
Циклон/Корпус/Фланец 50-паз.m3d
Циклон/Крышка/
Циклон/Крышка/Бобышка.m3d
Циклон/Крышка/Диск.m3d
Циклон/Крышка/Косынка.m3d
Циклон/Крышка/Крышка.a3d
Циклон/Крышка/Патрубок.m3d
Циклон/Крышка/Прокл - ка.m3d
Циклон/Крышка/Фланец.m3d
Циклон/Переходник/
Циклон/Переходник/Переходник.a3d
Циклон/Переходник/Переходник.m3d
Циклон/Проекции циклон.cdw
Циклон/Циклон.a3d
