Батарейный циклон 4БЦШ-200

335

400

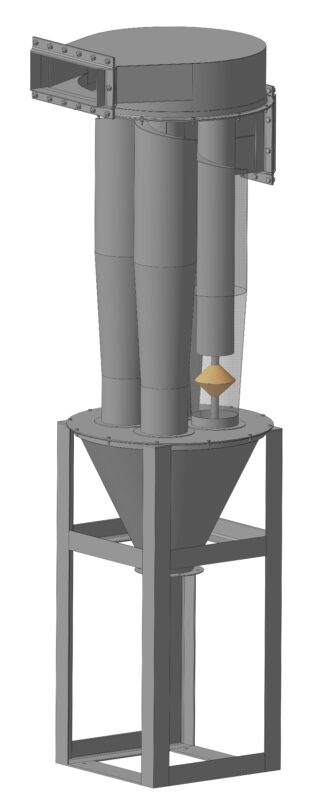

Циклон батарейного типа. Предназначен для вентиляции, для очистки воздуха от пыли. Производительность по воздуху 1060-1325 м3/ч

3D Модели Вентиляция Очистка воздуха циклон

Автор

Сергей Иванов

Дата

28.12.2019

Язык

Русский

Состав

3D сборка, детали

Софт

КОМПАС-3D 14 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Батарейный циклон 4БЦШ-200
- Батарейный циклон - Уголок подставки.m3d
- Батарейный циклон - Крышка .m3d
- Лист 4.m3d
- Перо (зеркальное).m3d
- Батарейный циклон - Обечайка.m3d
- Труба внутреняя.m3d
- Лист 3.m3d
- Батарейный циклон - Обечайка нижняя.m3d
- Циклон типа ЦШ-200 (м, - зеркальный).a3d
- Батарейный циклон - Фланец верхний.a3d
- Фланец регулировочный верхний.m3d
- Фланец регулировочный.m3d
- Уголок GOST8509_93.m3d
- Лист 2.m3d
- Батарейный циклон - Ножка.m3d
- Батарейный циклон - Фланец- обойма.m3d
- Батарейный циклон - Пластина.m3d
- Батарейный циклон - Уголок 2.m3d
- Батарейный циклон - Фланец верхний.m3d
- Лист 1.m3d
- Батарейный циклон - Корпус (зеркальный).m3d
- Батарейный циклон - Короб в сборе.a3d
- Батарейный циклон - Пластина..m3d
- Батарейный циклон - Кольцо верхнее.m3d
- Батарейный циклон - Уголок.m3d
- Конус.m3d
- Батарейный циклон - Бункер.m3d
- Циклон типа ЦШ-200 (м).a3d
- Батарейный циклон - Уголок 4.m3d
- Циклон батарейного типа 4БЦШ-200.a3d
- Трубка.m3d
- Труба внутреняя 2.m3d
- Перо.m3d
- Батарейный циклон - Уголок 3.m3d
- Батарейный циклон - Фланец нижний.a3d
- Вставка.a3d
- Циклон типа ЦШ-200.a3d
- Циклон типа ЦШ-200 (зеркальный).a3d
- Батарейный циклон - Подставка под циклон.a3d
- Батарейный циклон - Обечайка конусная.m3d
- Батарейный циклон - Обечайка нижняя 2.m3d
- Батарейный циклон - Платик.m3d
- Батарейный циклон - Фланец нижний.m3d
- Батарейный циклон - Корпус.m3d
- Батарейный циклон - Кольцо.m3d
- Батарейный циклон - Перемычка.m3d
- Батарейный циклон - Короб 2 в сборе.a3d
