Технические данные циклонов ЦОК:
Шифр ЦОК 6
Размеры, мм
Диаметр цилиндрической части, D: 370.
Диаметр основания, D1: 690.
Диаметр выходного патрубка, D2 185.
Высота, L: 1900.
Размеры входного патрубка, АхБ: 96х370.
Масса, кг 65.

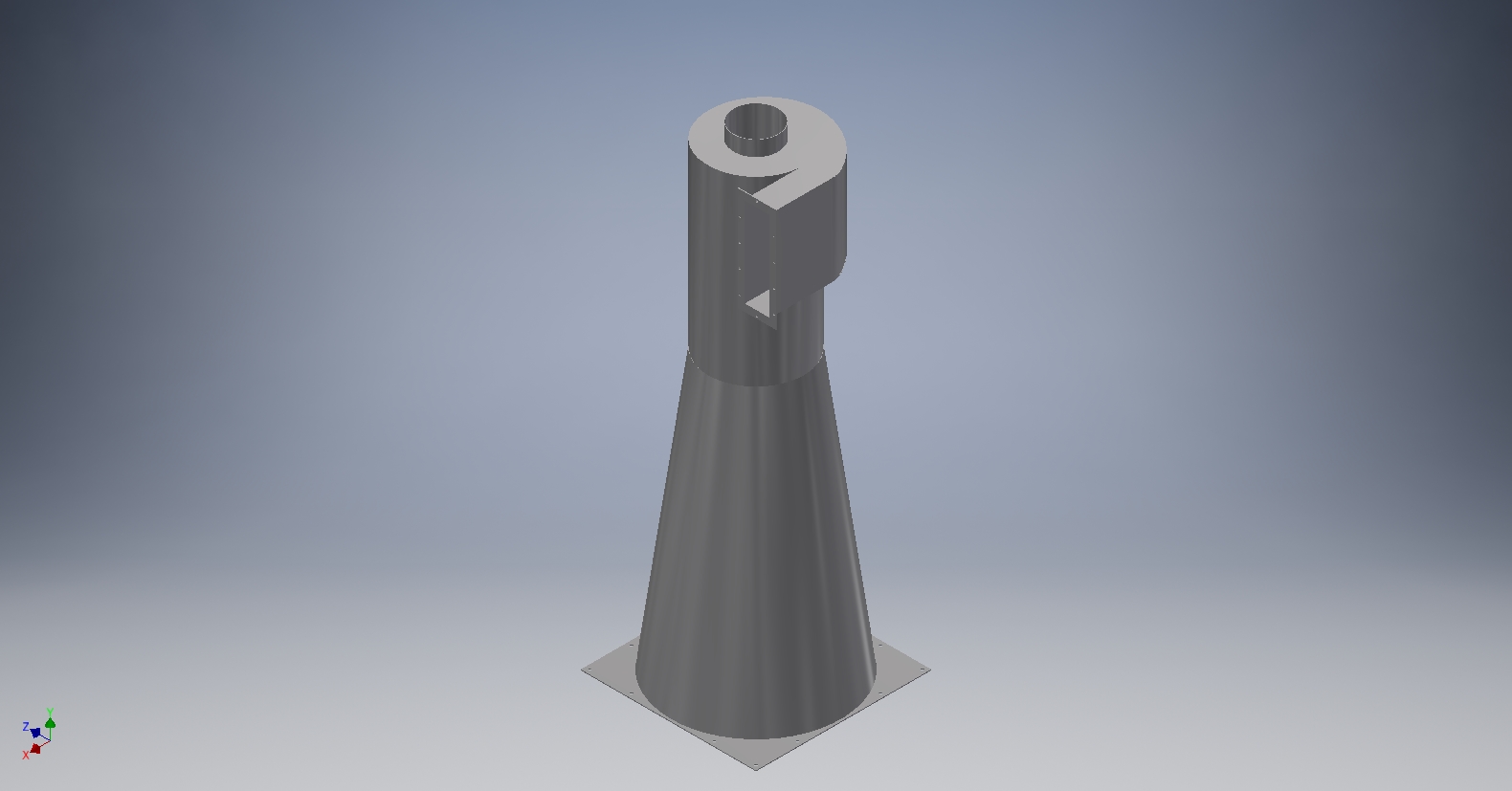

Циклон ЦОК-6П
0
2
151
2
0
40
Сообщить о проблеме
Автор
Игорь
Алексеев
Дата
30.04.2019
Язык
Русский
Состав
3D Сборка, вентиляция, очистка воздуха, циклон, цок-6п
Софт
Autodesk Inventor 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
ЦОК-6П.00.001 Сегмент.ipt
-
ЦОК-6П.03.000 Диффузор.iam
-
ЦОК-6П.00.004 Патрубок верхний.ipt
-
ЦОК-6П.00.003 Крышка циклона.ipt
-
ЦОК-6П Циклон.stp
-
ЦОК-6П.00.007 Диффузор.ipt
-
ЦОК-6П.00.009 Стенка.ipt
-
ЦОК-6П Циклон.iam
-
ЦОК-6П.01.001 Цилиндр.ipt
-
ЦОК-6П.01.002 Цилиндр.ipt
-
ЦОК-6П.02.000 Конус.iam
-
ЦОК-6П.00.005 Фланец боковой.ipt
-
ЦОК-6П.01.000 Цилиндр.iam
-
ЦОК-6П.00.006 Основание циклона.ipt
-
ЦОК-6П.02.001 Конус.ipt
-
ЦОК-6П.00.002 Дно сегмента.ipt
-
ЦОК-6П.00.008 Лапка.ipt
