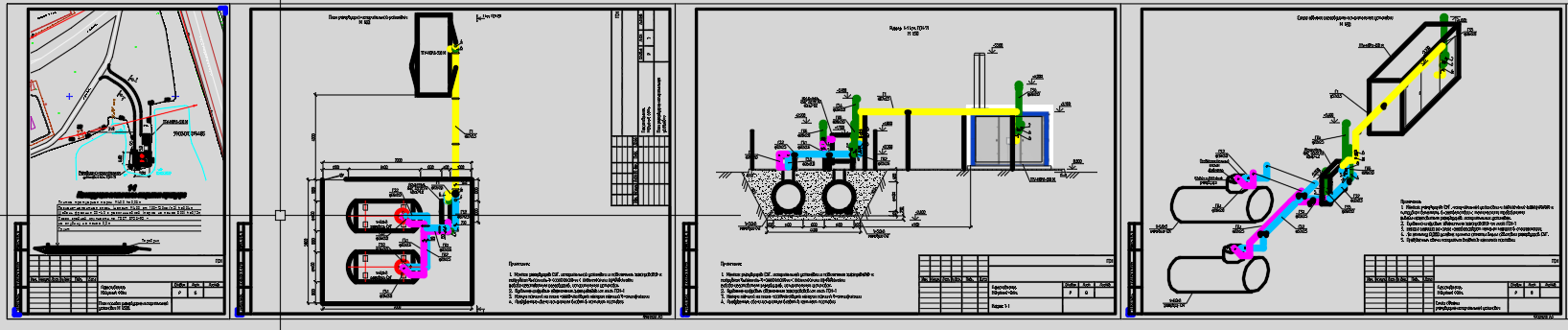

Проект газоснабжения термоблока газового наружного размещения (ТГУ НОРД 350-М) сжиженным газом (пропан-бутан):
Источником газоснабжения является резервуарная установка, состоящая из двух подземных резервуаров емкостью по 5,0м3.
Для газоснабжения используется сжиженный углеводородный газ (СУГ) с низшей теплотой сгорания
22 000ккал/м3 (92 109кДж/м3), плотность газа 2,1кг/м3.
Рабочее давление сжиженного углеводородного газа (СУГ) в резервуарах Р=1,56МПа. Запас газа в емкостях - 4717,5кг (2358,75кг в каждой емкости).
Резервуарная установка предусматривается для газоснабжения термоблока газового уличного (далее ТГУ), тепловой мощностью 350,0 кВт, установленным за пределами ограждения резервуарно-испарительной установки.
Максимальный часовой расход сжиженного газа на ТГУ 30,37кг/час. Максимальный суточный расход сжиженного газа не превышает 728,88кг/сут. Запас сжиженного газа в емкостях при максимальной нагрузке ТГУ рассчитан на 6 суток.
Работа резервуарно-испарительной установки предусмотрена с испарителем фирмы ООО "Фасэнергомаш" (г.Санкт-Петербург), установленным в пределах ограждения резервуарной установки.
Максимальная производительность испарительной установки - 40 кг/ч (22м3/ч). При малых расходах газа возможна работа резервуарной установки на естественном испарении.
Проект прошел экспертизу пром. безопасности с положительным заключением.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Газификация термоблока газового наружного размещения (ТГУ НОРД 350-М) сжиженным газом (пропан-бутан)
Газификация термоблока газового наружного размещения (ТГУ НОРД 350-М) сжиженным газом (пропан-бутан)
0
1
184
3
2
100


Сообщить о проблеме
Автор
Дата
30.07.2022
Язык
Русский
Состав
Наружное газоснабжение (ГСН), Молниезащита (МЗ), Электрохимзащита (ЭХЗ)
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Комментарии
2
dud84
27.12.2024 в 02:23
Ссылка на комменарий 381129
А где пояснительная записка и спецификация?

Андрей
Модератор
27.12.2024 в 04:18
Ссылка на комменарий 381132

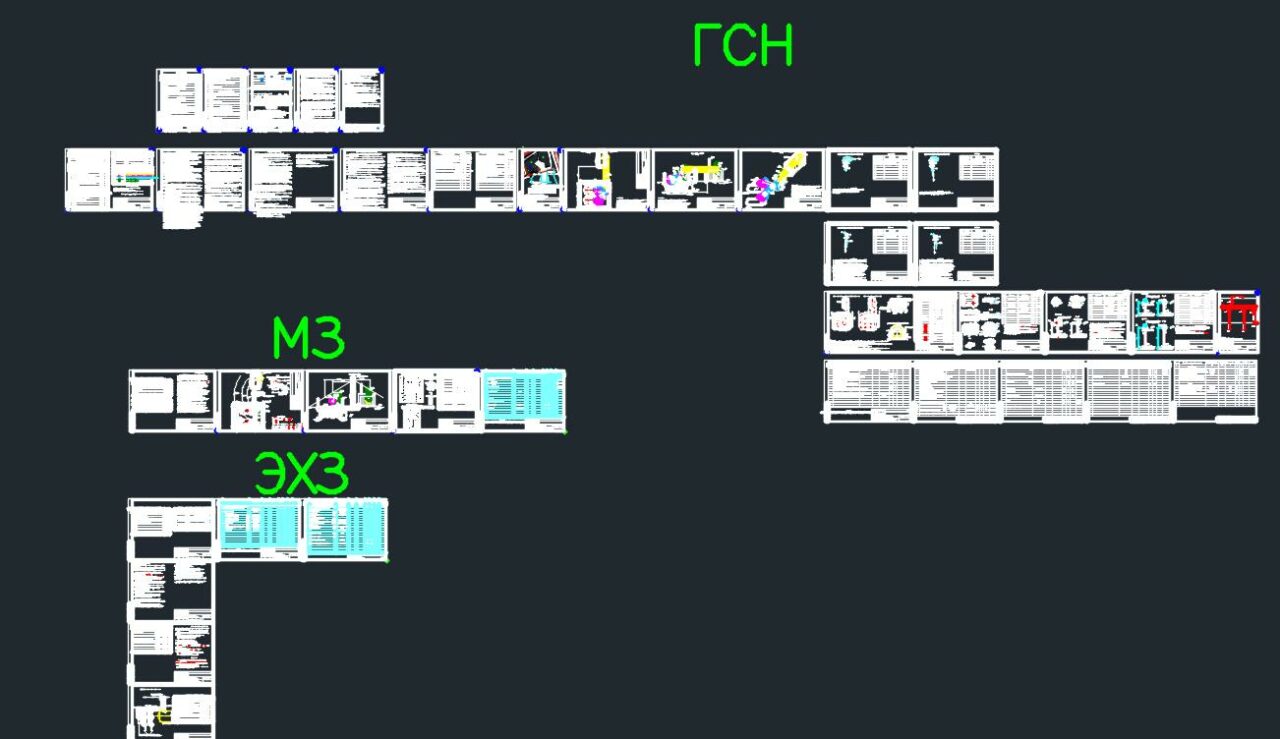

См . вторую картинку
