Подземный двустенный резервуар для сжиженного углеводородного газа (СУГ) объемом 10 кубов РПГД-10

Подземный двустенный резервуар для сжиженного углеводородного газа (СУГ) объемом 10 кубов РПГД-10

200

Подземный двустенный резервуар для сжиженного углеводородного газа (СУГ) объемом 10 кубов РПГД-10 - используется для хранения СУГ (пропана, бутана и их смесей) на технологических системах АГЗС, газонаполнительных станциях (ГНС), транспортных хранилищах СУГ, а также в нефтегазовой отрасли и для газоснабжения посёлков, городов и промышленных предприятий.

3D Модели АГЗС Подземный двустенный резервуар Резервуар для СУГ РПГД-10

Автор

Damir

Дата

21.07.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D v22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Головка резервуара
- Глухой фланец-DN500 PN16 _ РПГ-10.082.01-1.001.cdw
- Глухой фланец-DN500 PN16.m3d
- Головка резервуара №1.a3d
- Головка резервуара №1.cdw
- Штуцер дренажный _ РПГ-10.082.01-1-1.000.cdw
- Штуцер дренажный.a3d
- Штуцер дренажный_Pipes
  - Pipe_Штуцер дренажный_9.m3d
- Штуцер контроля уровня _ РПГ-10.082.01-1-8.000.cdw
- Штуцер контроля уровня.a3d
- Штуцер контроля уровня_Pipes
  - Pipe_Штуцер контроля уровня_1.m3d
- Штуцер манометра _ РПГ-10.082.01-1-7.000.cdw
- Штуцер манометра.a3d
- Штуцер манометра_Pipes
  - Pipe_Штуцер манометра_8.m3d
- Штуцер наполнения _ РПГ-10.082.01-1-2.000.cdw
- Штуцер наполнения.a3d
- Штуцер наполнения_Pipes
  - Pipe_Штуцер наполнения_10.m3d
- Штуцер отбора жидкой фазы _ РПГ-10.082.01-1-5.000.cdw
- Штуцер отбора жидкой фазы.a3d
- Штуцер отбора жидкой фазы_Pipes
  - Pipe_Штуцер отбора жидкой фазы_5.m3d
- Штуцер отбора паровой фазы _ РПГ-10.082.01-1-4.000.cdw
- Штуцер отбора паровой фазы.a3d
- Штуцер отбора паровой фазы_Pipes
  - Pipe_Штуцер отбора паровой фазы_4.m3d
  - Pipe_Штуцер отбора паровой фазы_5.m3d
  - Pipe_Штуцер отбора паровой фазы_6.m3d
- Штуцер предклапана _ РПГ-10.082.01-1-6.000.cdw
- Штуцер предклапана.a3d
- Штуцер предклапана_Pipes
  - Pipe_Штуцер предклапана_7.m3d
- Штуцер уровнемера _ РПГ-10.082.01-1-3.000.cdw
- Штуцер уровнемера.a3d
- Штуцер уровнемера_Pipes
  - Pipe_Штуцер уровнемера_3.m3d
Патрубок люка_Pipes
- Pipe_Патрубок люка_1.m3d
Штуцер манометра_Pipes
- Pipe_Штуцер манометра_2.m3d
- Pipe_Штуцер манометра_3.m3d
Штуцер гидроуровня_Pipes
- Pipe_Штуцер гидроуровня_3.m3d
Опора
- Опора.a3d
- Пластина вертикальная.m3d
- Пластина косая.m3d
- Плита.m3d
- Подкладка.m3d
- Подпорка.m3d
Штуцер сливной_Pipes
- Pipe_Штуцер сливной_1.m3d
Днище 1600-12-400 ГОСТ 6533-78.m3d
Днище 1700-8-425 ГОСТ 6533-78.m3d
Кольцо подкладное #1.m3d
Кольцо подкладное #2.m3d
Кольцо укрепления #2.m3d
Кольцо укрепления.m3d
Обечайка #1.m3d
Обечайка #2.m3d
Обечайка #3.m3d
Обечайка #4.m3d
Обечайка #5.m3d
Обечайка #6.m3d
Патрубок люка.a3d
Проушина.m3d
РПГ-10-2х.a3d
РПГ-10-2х.stp
Сектор.m3d

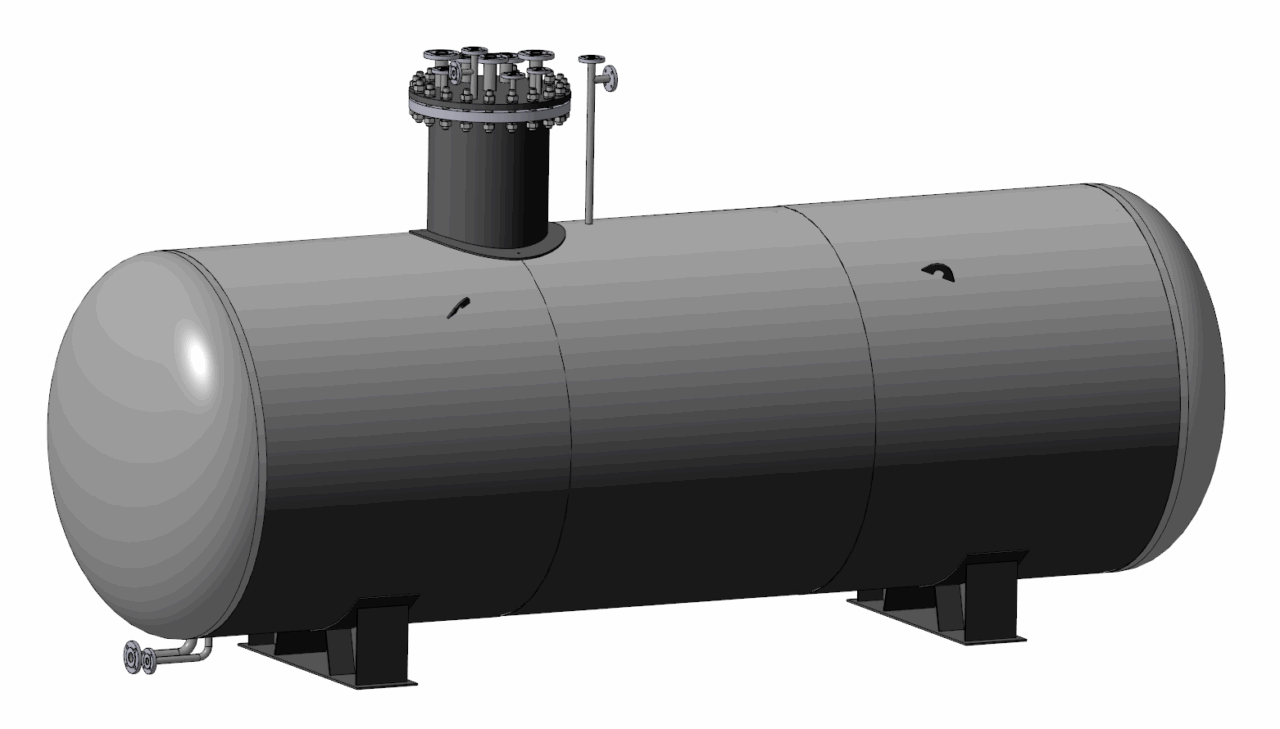

Снимок экрана 2025-07-20 215938.png
Штуцер гидроуровня.a3d
Штуцер манометра.a3d
Штуцер сливной.a3d
