Газоснабжение микрорайона города

Нижегородский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения
Курсовой проект по дисциплине "Газоснабжение "
На тему:"Газоснабжение микрорайона города"
Нижний Новгород 2017

Исходные данные
1. Генплан района города: М 1:5000;
2. Плотность населения: 150 чел./га;
3. Климатический район: г. Сыктывкар;
4. Охват газоснабжением:
4.1. Бытовых нужд: 90%, из них имеют:
4.1.1. Газовые плиты без ЦГВ: 5%;
4.1.2. Газовые плиты и проточные газовые водонагреватели: 20%;
4.1.3. Газовые плиты и ЦГВ: 75%;
4.2. Коммунально-бытовых предприятий, учреждений здравоохранения, общественного питания, хлебозаводов и кондитерских 90%;
4.3. Отопления и вентиляции жилых и общественных зданий: 95%;
5. Потребление топлива промышленным предприятием
6. Газ: природный, месторождение Уренгойское;
7. Система газоснабжения района города: двухступенчатая, кольцевая;
8. Источник газоснабжения: газораспределительная станция (ГРС);
9. Давление газа:
9.1. После ГРС: 400 кПа = 0,4 МПа (абсолютное);
9.2. На выходе из газорегуляторного пункта (ГРП): 3 кПа = 0,003 МПа (рабочее);
9.3. Номинальное перед газовыми приборами: 2 кПа = 0,002 МПа (рабочее);
Разработать проект газоснабжения жилого дома оборудованного газовыми плитами и проточными газовыми водонагревателями.

Содержание
Исходные данные
1. Определение характеристик природного газа
1.1 Вычисление коэффициента сжимаемости
1.2 Определение плотности реального газа
1.3 Определение объемной теплоты сгорания по компонентному составу
2. Определение годовых расходов газа
2.1 Бытовое потребление
2.2 Коммунально-бытовое потребление
2.3 Годовой расход газа на здравоохранение
2.4 Годовой расход газа на предприятия общественного питания
2.5 Годовой расход газа хлебозаводами и кондитерскими
2.6 Годовой расход газа мелкими потребителями
2.7 Определение расчетных расходов газа на промышленное
предприятие
2.8 Определение расчётных часовых расходов газа
2.9 Часовые расходы газа на отопление, вентиляцию и гвс
(водогрейную котельную)
2.10. Суммарный расчетный часовой расход газа на водогрейную
котельную установку
3. Выбор системы газоснабжения
4. Гидравлический расчёт газопроводов
4.1 Расчёт газопроводов низкого давления
4.2 Расчёт газопроводов среднего давления
5. Подбор оборудования для газорегуляторного пункта низкого давления
5.1 Подбор регулятора давления
5.2 Подбор газового фильтра
5.3 Подбор предохранительного запорного клапана
5.4 Подбор предохранительного сбросного клапана
6. Гидравлический расчет микрорайона
7. Газоснабжение жилого дома
8. Расчет легкосбрасываемых конструкций
9. Вытяжная система
Список литературы

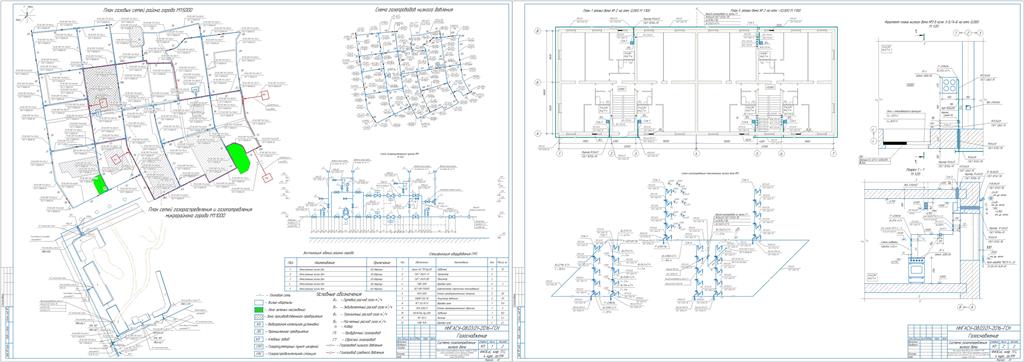

Состав: План сетей газораспределения района города М 1:5000; Схема газопровода низкого давления М1:5000; План микрорайона города М1:1000; Схема ГРП №1 М1:20 Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение микрорайона города

gaz_kursach_konechn2017.docx
GAZ_NOVYJ2017.cdw
GAZ_NOVYJ2017.cdw.bak
