Газоснабжение микрорайона города Казань

Нижегородский архитектурно-строительный университет
кафедра теплогазоснабжения
курсовой проект по дисциплине "Газоснабжение"
на тему "Газоснабжение микрорайона города"
2019

В данной работе запроектирована сеть газопотребления низкого давления, среднего для пром.объектов.

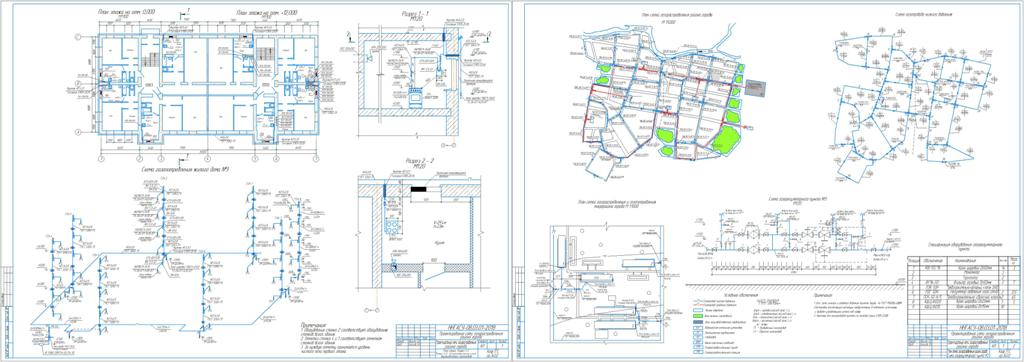

графическая часть содержит план микрорайона города, сеть низкого давления, газоснабжение жилого дома

Исходные данные
1 Генплан района города М 1:5000
2 Климатический район - г. Казань
3 Плотность населения-250 чел/га
4 Охват газоснабжением:
4.1 Бытовых нужд 93 %, из них имеют:
4.1.1 Газовые плиты без центрального горячего водоснабжения-5%;
4.1.2 Газовые плиты и проточные газовые водонагреватели—20 %;
4.1.3 Газовые плиты и центральное горячее водоснабжение - 20 %;
4.2 Коммунально-бытовых предприятий, учреждений здравоохранения, общественного питания - 80 %;
4.3 Отопления и вентиляции жилых и общественных зданий - 95%;
5 Месторождение природного газа- Выктульское;
6.Сеть газораспределения города- кольцевая с подземной прокладкой;
8 Источник газоснабжения района – ГРС,для сети низкого давления ГРП(ПРГ);

Содержание
Исходные данные…………………………………………………………………………………………..…..3
1. ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК ПРИРОДНОГО ГАЗА……………………………………..….4
2. ОПРЕДЕЛЕНИЕ ГОДОВЫХ РАСХОДОВ ГАЗА…………………………………………………….....5
2.1 БЫТОВОЕ ПОТРЕБЛЕНИЕ……………………………………………………………………………………………….5
2.2 КОММУНАЛЬНО – БЫТОВОЕ ПОТРЕБЛЕНИЕ 5
2.3 ГОДОВОЙ РАСХОД ГАЗА НА ЗДРАВООХРАНЕНИЕ 6
2.4 ГОДОВОЙ РАСХОД ГАЗА НА ПРЕДПРИЯТИЯ ОБЩЕСТВЕННОГО ПИТАНИЯ 6
2.5 ГОДОВОЙ РАСХОД ГАЗА ХЛЕБОЗАВОДАМИ 7
2.6 ГОДОВОЙ РАСХОД ГАЗА МЕЛКИМИ ПОТРЕБИТЕЛЯМИ 7
2.7 ОПРЕДЕЛЕНИЕ РАСЧЁТНЫХ ЧАСОВЫХ РАСХОДОВ ГАЗА 7
2.7.1. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЧАСОВЫХ РАСХОДОВ ГАЗА НА НАГРУЗКИ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И ГВС 8
2.8 ПРОМЫШЛЕННОЕ ПОТРЕБЛЕНИЕ 10
3.ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ГРП ДЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ НИЗКОГО ДАВЛЕНИЯ……………………………………………………………………………………………………12
4.ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ГАЗОПРОВОДОВ……………………………………………………13
4.1.РАСЧЕТ ГАЗОПРОВОДОВ СЕТИ НИЗКОГО ДАВЛЕНИЯ 13
4.2 РАСЧЕТ ГАЗОПРОВОДОВ СРЕДНЕГО ДАВЛЕНИЯ 29
5. ПОДБОР ОБОРУДОВАНИЯ ДЛЯ ГАЗОРЕГУЛЯТОРНОГО ПУНКТА…………………………..37
5.1 ПОДБОР РЕГУЛЯТОРА ДАВЛЕНИЯ 37
5.2 ПОДБОР ГАЗОВОГО ФИЛЬТРА 38
5.3 ПОДБОР ПРЕДОХРАНИТЕЛЬНОГО ЗАПОРНОГО КЛАПАНА 38
5.4 ПОДБОР ПРЕДОХРАНИТЕЛЬНОГО СБРОСНОГО КЛАПАНА 39
6. ГАЗОСНАБЖЕНИЕ ЖИЛОГО РАЙОНА………………………………………………………………40
7. ГАЗОСНАБЖЕНИЕ ЖИЛОГО ДОМА………………………………………………………………….42
8. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ВЕНТИЛЯЦИИ…………………………………………………..46
9. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………………………………………………………………………………………….47
ПРИЛОЖЕНИЕ А «Оборудование для газорегуляторного пункта»…………………………………..48
ПРИЛОЖЕНИЕ Б «Внутридомовое оборудование»…………………………………………………………………………………………………50

Состав: схема газопровода низкого давления, схема грп, схема газопотребления жилого дома Язык документа
