Газоснабжение района города

Нижегородский государственный архитектурно-строительный университет,
Кафедра теплогазоснабжения
Курсовой проект по дисциплине "Газоснабжение"
На тему "Газоснабжение района города"
Нижний Новгород 2016

СОДЕРЖАНИЕ
стр.
Исходные данные…………………………………………………………………....3
1. Расчет распределительных сетей района………………………………….......4
1.1 Определение характеристик газа…………………………………….....4
1.2 Определение годовых расходов газа………………………………......4
1.3 Определение часовых расходов газа……………………………........10
1.4 Выбор системы газоснабжения……………………………………......14
1.5 Определение количества ГРП………………………………………......14
2. Гидравлический расчет газопроводов………………………………………...15
2.1 Гидравлический расчет кольцевых сетей низкого давления………....15
2.1.1 Определение расчетных расходов по участкам кольцевой сети.15
2.1.2 Порядок гидравлического расчета..................................................18
2.2 Гидравлический расчет газопроводов среднего давления....................29
3. Подбор оборудования ГРП...................................................................................34
3.1 Подбор регулятора давления....................................................................34
3.2 Подбор предохранительно-запорного клапана......................................37
3.3 Подбор фильтра.........................................................................................40
3.4 Подбор предохранительно-сбросного клапана......................................41
3.5 Подбор счетчика........................................................................................43
4. Газоснабжение жилого дома................................................................................45
Список использованных источников.......................................................................51

ИСХОДНЫЕ ДАННЫЕ
1. Плотность населения: 250 чел./га;
2. Климатический район: г. Казань;
3. Охват газоснабжением:
3.1 Бытовых нужд: 90%, из них имеют:
3.1.1 Газовые плиты без ЦГВ: 5%;
3.1.2 Газовые плиты и проточные газовые водонагреватели: 25%;
3.1.3 Газовые плиты и ЦГВ: 70%;
3.2 Коммунально-бытовых предприятий, учреждений здравоохранения, общественного питания, хлебозаводов и кондитерских: 75%;
3.3 Отопления и вентиляции жилых и общественных зданий: 95%;
4. Газ: из газопровода Ставрополь – Невинномысск - Грозный;
5. Система газоснабжения района города: двухступенчатая кольцевая;
6. Источник газоснабжения: газораспределительная станция (ГРС);
7. Давление газа:
7.1 После ГРС: 0,4 МПа (абсолютное);
7.2 На выходе из газорегуляторного пункта (ГРП) – по расчету, не более 0,005 МПа;
7.3 Перед газовыми приборами – номинальное, по паспорту газоиспользующего оборудования.
8. Конструктивные особенности жилого дома:
8.1 Количество подъездов: 2;
8.2 Этажность: 5;
8.3 Высота этажа: 3 м.

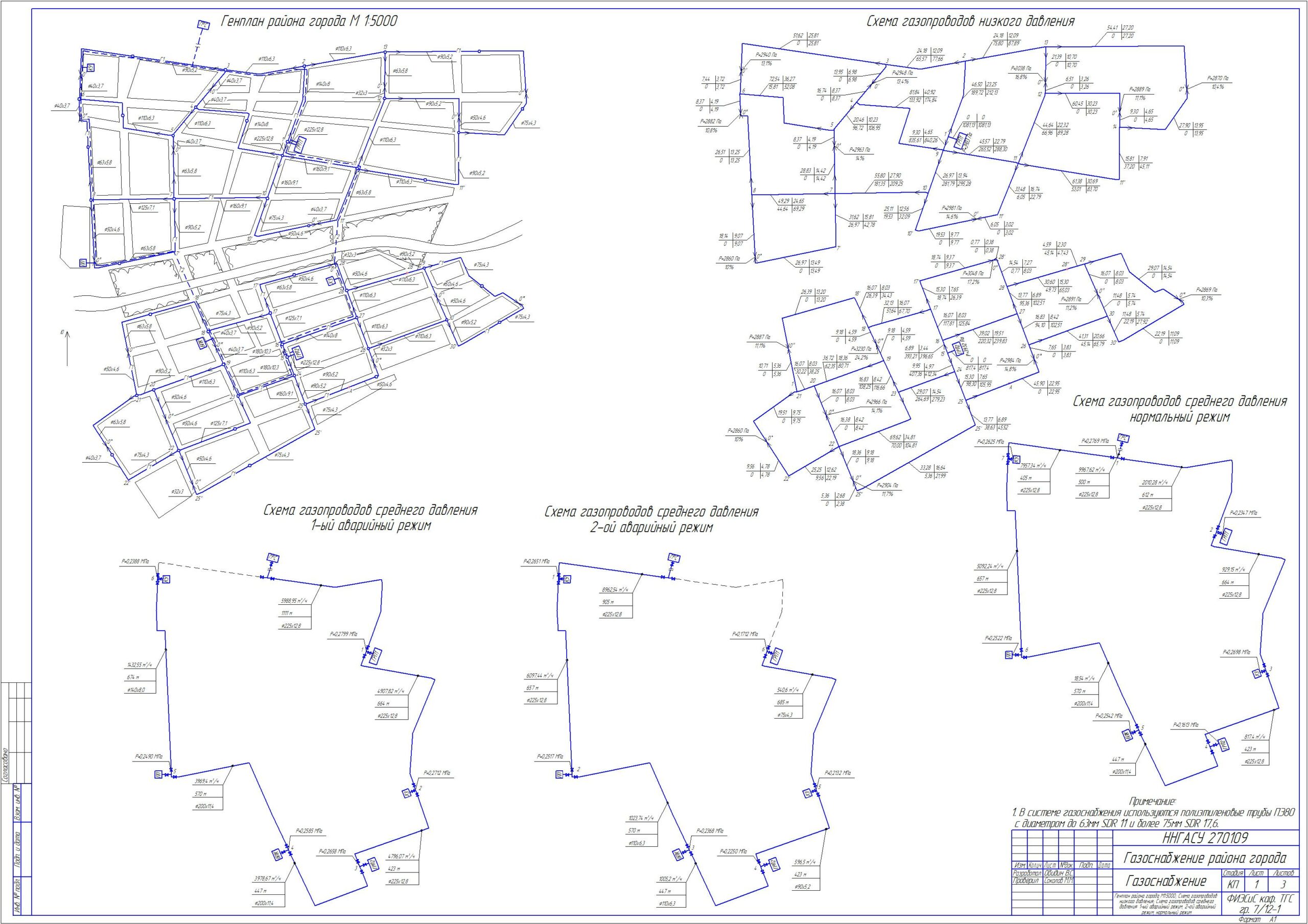

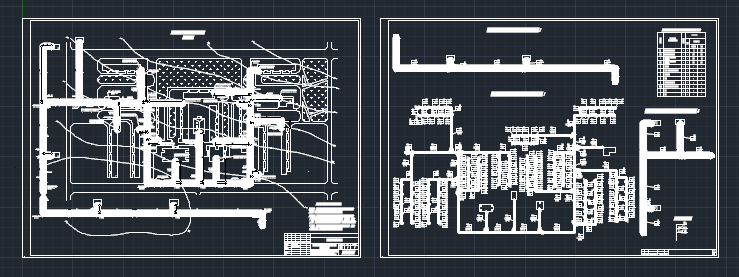

Состав: Генплан района города М1:5000; Схема газопроводов низкого давления; Схема газопроводов среднего давления: 1-ый аварийный режим, 2-ой аварийный Язык документа
