Газоснабжения района города Пермь

Тольяттинский Государственный Университет
Кафедра «Теплогазоснабжение и вентиляция»
Курсовая работа по дисциплине «Газоснабжение»
На тему: «Газоснабжения района города Пермь»
Тольятти 2015

В данной курсовой работе запроектирована система газоснабжения района города Пермь. Расчетная температура для проектирования отопления -350С, количество суток отопительного периода – 229.
В районе проживает около 10 тысяч человек. Также на территории располагаются промышленное предприятие, хлебозавод, банно-прачечный комбинат и котельная. Газ поступает в городскую систему газораспределения через газораспределительную станцию, расположенную с востока от района города на расстоянии 4,3 км. В ГРС поступает газ высокого давления, затем его давление снижается и поддерживается постоянным.
Для газоснабжения промышленного предприятия, хлебозавода, банно-прачечного комбината и котельной применяется газ среднего давления. Газовые сети среднего давления несут равномерно распределенную нагрузку. В курсовой работе газопроводы среднего давления запроектированы в виде тупиковой сети, т.к. она обеспечивает достаточный уровень надежности.
Для газоснабжения жилых зданий используется газ низкого давления. Источником газа является газорегуляторный пункт. Газопроводы низкого давления запроектированы, также как и газопроводы среднего давления, в виде тупиковой сети.
Также в данной курсовой работе был выполнен гидравлический расчет сети среднего давления, низкого давления и расчет внутридомовой газовой сети.

Содержание
Введение
1 Расчёт потребления газа…………………………………………..………….…4
1.1 Расчёт основных характеристик газа……………………………....…..5
1.2 Расчёт площади жилой застройки и количества населения…....……..5
1.3 Расчёт годового потребления газа на индивидуально-бытовые и
коммунально-бытовые нужды………………………………………….......6
1.4 Расчёт годового расхода газа на отопление и вентиляцию жилых и общественных зданий мелкими отопительными установками………..…8
1.5 Расчёт годового расхода газа на централизованное горячее водоснабжение от котельной……………………………………………….9
1.6 Определение годового потребления газа районной котельной….….10
1.7 Расчёт часовых расходов газа равномерно распределёнными потребителями……………………………………………………..……….10
1.8 Расчёт удельного часового расхода газа……………………...……....11
1.9 Расчёт часовых расходов газа сосредоточенными потребителями сети низкого давления…………………………………………………………..11
1.10 Расчёт часовых расходов газа сосредоточенными потребителями сети среднего давления………………………………………………….....……12
2 Гидравлический расчёт сети среднего давления……………..….……….…13
2.1 Определение оптимального числа ГРП………………………….....…13
2.2 Трассировка газовых сетей…………………………………………….14
2.3 Расчётная схема сети среднего давления……………………………..14
2.4 Выбор основного направления движения газа по сети………………15
2.5 Вычисление среднего гидравлического уклона……………………...15
2.6 Подбор диаметра труб участков основного направления…………...15
2.7 Вычисление действительного падения давления в участках…….….15
2.8 Расчёт давления газа на участках…………………………………..…15
2.9 Расчёт газопроводов-отводов от основного направления…………...16
2.10 Расчетная схема сети среднего давления……………………………16
3 Гидравлический расчёт сети низкого давления………………….…….……17
3.1 Расчётная схема сети низкого давления…………………………..….17
3.2 Определение путевых расходов газа …………………………………17
3.3 Гидравлический расчёт тупиковой газовой сети низкого давления…………………………………………………………………….18
4 Проектирование и расчёт внутреннего газопровода……………….…….…21
4.1 Проектирование сети……………………………………………….…..21
4.2 Гидравлический расчёт…………………………………………....…...21
4.3 Расчётное направление движения газа…………………...…….….….22
4.4 Расчёт часовых расходов газа в участках………………………..……22
4.5 Расчет гидростатического напора………………………………..……23
4.6 Величина условного диаметра………………………………….….…..23
4.7 Расчётные длины участков………………………………………….….24
Библиографический список…………………………………………………..…..26

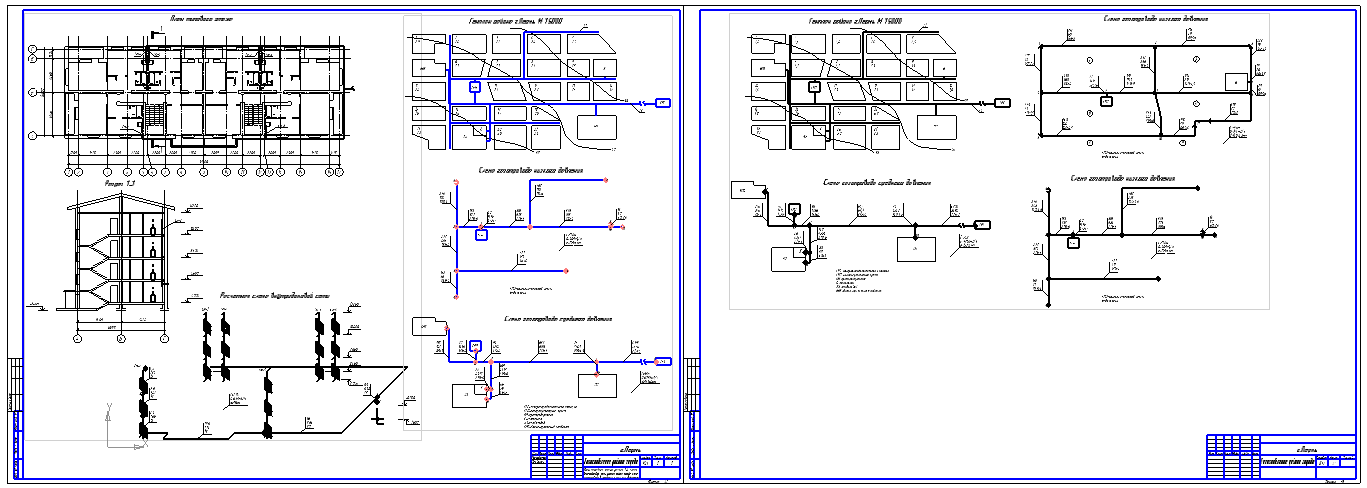

Состав: План типового этажа, Разрез 1-1, Схема внутридомовой сети, Генплан района города, Схема газопроводов среднего и низкого давления, Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжения района города Пермь

Газоснабжение района г.Пермь\1.png
Газоснабжение района г.Пермь\~$Газ.cd~
Газоснабжение района г.Пермь\Газ.cdw
Газоснабжение района г.Пермь\Записка газоснабжение.docx
