Конкурс асов 3D-моделирования

Газоснабжение района города Тамбов

Тольяттинский Государственный Университет
Кафедра «Теплогазоснабжение и вентиляция»
Курсовая работа по дисциплине «Газоснабжение»
На тему: «Газоснабжение района города Тамбов»
Тольятти 2016

В данной курсовой работе запроектирована система газоснабжения района города Тамбов. Расчетная температура для проектирования отопления -280С, количество суток отопительного периода – 201.
В районе проживает около 10 тысяч человек. Также на территории располагаются промышленное предприятие, хлебозавод, банно-прачечный комбинат и котельная. Газ поступает в городскую систему газораспределения через газораспределительную станцию, расположенную с севера от района города на расстоянии 5,1 км. В ГРС поступает газ высокого давления, затем его давление снижается и поддерживается постоянным.
Для газоснабжения промышленного предприятия, хлебозавода, банно-прачечного комбината и котельной применяется газ среднего давления. Газовые сети среднего давления несут равномерно распределенную нагрузку. В курсовой работе газопроводы среднего давления запроектированы в виде тупиковой сети, т.к. она обеспечивает достаточный уровень надежности.
Для газоснабжения жилых зданий используется газ низкого давления. Источником газа является газорегуляторный пункт. Газопроводы низкого давления запроектированы кольцевыми. При отказе какого-либо элемента в расчетном пути газа к потребителю возникает другой путь движения газа через резервирующий элемент.
Также в данной курсовой работе был выполнен гидравлический расчет сети среднего давления, низкого давления и расчет внутридомовой газовой сети.
Курсовая работа состоит из двух листов формата А1 и пояснительной записки.

Содержание

Введение
1 Расчёт потребления газа…………………………………………………,,…4
2 Гидравлический расчёт сети среднего давления……………..……………11
3 Гидравлический расчёт сети низкого давления……………………………15
4 Проектирование и расчёт внутреннего газопровода………………………22
Литература………………………………………………………………….……29

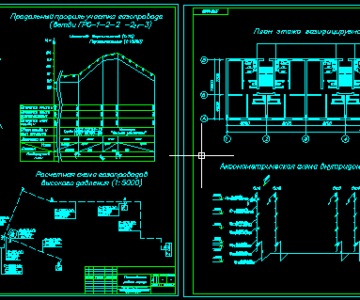

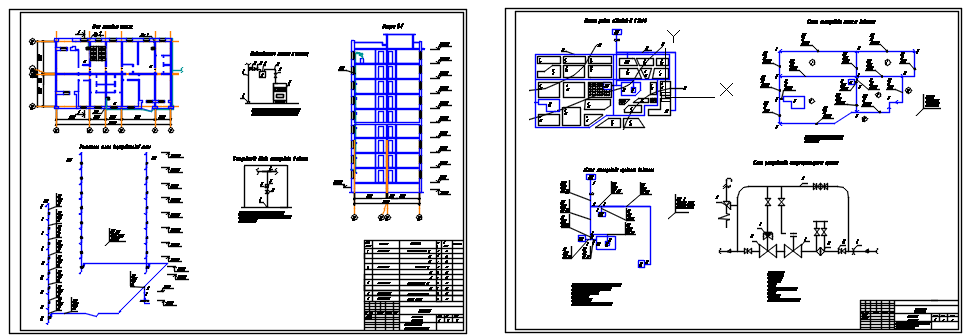

Состав: Генплан района города, Схемы газопроводов среднего и низкого давления, Схема оборудования ГРП, План этажа, Разрез 1-1, Схема внутреннего газопровода Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение района города Тамбов

Газоснабжение района г.Тамбов\1.PNG
Газоснабжение района г.Тамбов\Газоснабжение 1,2.dwg
Газоснабжение района г.Тамбов\Пояснительная записка.docx
Газоснабжение района г.Тамбов
