КОМПАС 3D 18

Газоснабжение жилого района города

Белорусский национальный технический университет
Факультет энергетического строительства
Кафедра "Теплогазоснабжения и вентиляция"
На тему: "Газоснабжение города"
Минск 2018

Город расположен в Лидском районе
Расход газа пром.предприятиями 2790 м3/ч
Количество этажей жилого дома - 5
Давление газа на выходе из ГРП - 0,4МПа
Тип котла: Энергия-6

Оглавление

стр.
Введение 3
1.1 Характеристика города и потребителей газа 5
1.2 Определение свойств газа 6
1.3 Определение количества сетевых ГРП; выявление зон их действия и количества жителей в жилых зонах 10
1.4 Определение расчётных расходов газа сетевыми ГРП 13
1.5 Определение расчётных расходов газа сосредоточенными потребителями 17
1.6 Определение количества котлов для квартальной котельной и уточнение расхода газа для неё 24
1.7 Выбор схемы газоснабжения города 25
1.8 Газодинамический расчёт кольцевой сети среднего давления для трех режимов эксплуатации сети 26
1.9 Выбор схемы газоснабжения квартала и газодинамический расчёт квартальной сети 31
1.10 Выбор схемы газоснабжения секции жилого дома и её расчёт 36
1.11 Расчёт газовой горелки для квартальной котельной 40
1.12 Подбор и расчёт оборудования ГРУ квартальной котельной 44
Список используемых источников 47

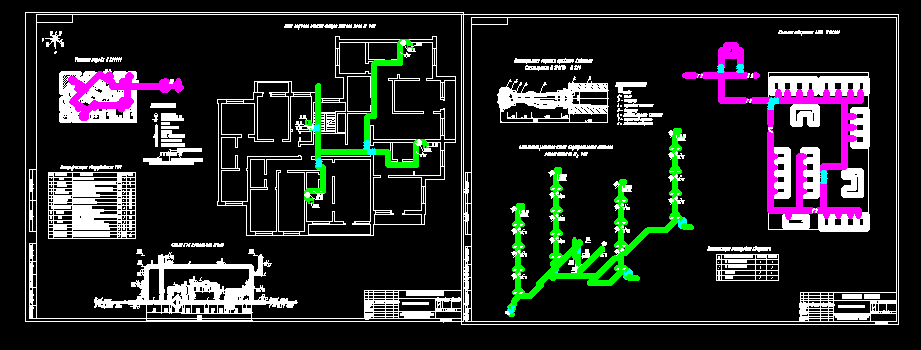

Состав: План первого этажа жилого дома; Схема ГРУ квартальной котельной; генплан города;Генплан квартала; инжекционная горелка среднего давления Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение жилого района города
