ОБЩИЕ УКАЗАНИЯ

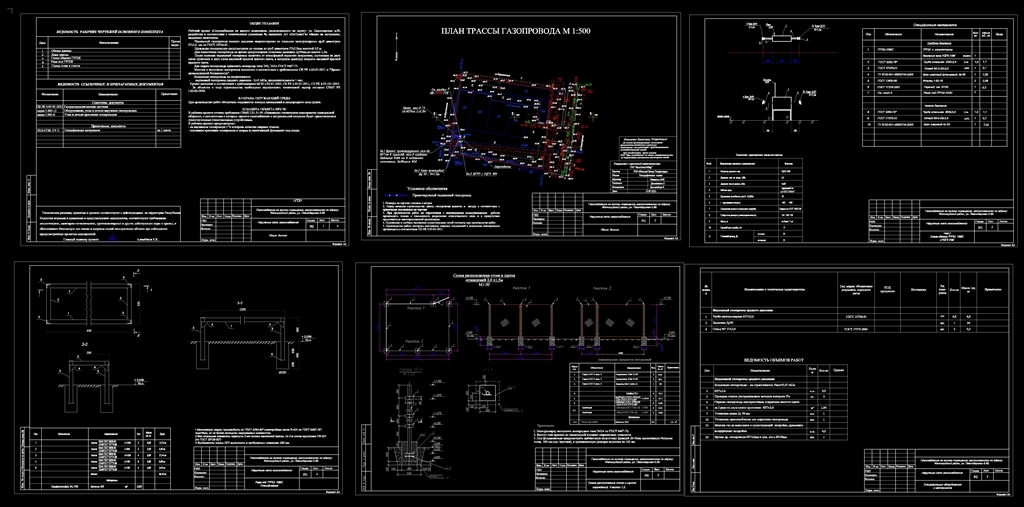

Рабочий проект «Газоснабжение не жилого помещения, расположенного по адресу: ул. Павлодарская д.89, разработан в соответствии с техническими условиями №, выданных АО «КазТрансГаз Аймак» на материалах, выданных заказчиком.
Надземный газопровода низкого давления запроектирован из стальных электросварных труб диаметром 57х3.0 мм по ГОСТ 10704-91 .
Прокладка газопроводов предусмотрена по опорам из труб диаметром 57х3.0мм высотой 3,0 м.
Для отключения газопровода на врезке предусмотрена установка задвижки Ду50мм,на высоте 1,5м.
После монтажа надземный газопровод защитить от атмосферной коррозии покрытием, состоящим из двух слоев грунтовки и двух слоев масляной краской желтого цвета, а запорную арматуру покрыть масляной краской красного цвета.
Для сварки газопровода применять электроды типа Э42, Э42А ГОСТ 9467-75.
Монтаж и испытание газопровода выполнять в соответствии с требованиями СН РК 4.03-01-2011 и "Правил промышленной безопасности".
Испытание газопровода на герметичность:
- надземный газопровод среднего давления - 0,45 МПа, продолжительность 1 час;
Проект выполнен в соответствии с требованиями МСН 4.03-01-2003, СН РК 4.03-01-2011, СП РК 4.03-101-2013.
За объектом в ходе строительства необходимо осуществлять технический надзор согласно СНиП РК 1.03-03-2010.
II.ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
При производстве работ обеспечить сохранность зеленых насаждений и плодородного слоя грунта.
III.ЗАЩИТА ОБЪЕКТА ПРИ ЧС
В рабочем проекте учтены требования СНиП 2.01.51-90 «Инженерно-технические мероприятия гражданской обороны», в соответствии с которым принято газоснабжение в экстремальной ситуации будет приостановлено существующими отключающими устройствами.
В рабочем проекте предусмотрено:
- на надземном газопроводе 5 % контроль качества сварных стыков;
- усиленное крепление газопровода к опорам и увеличенный фундамент под опоры.
