Газоснабжение района города (г.Нижний Новгород)

Нижегородский государственный архитектурно-строительный университет
Кафедра Теплогазоснаюжения
Курсовой проект по дисциплине "Газоснабжение"
На тему: Газоснабжения района города
Нижний Новгород 2023

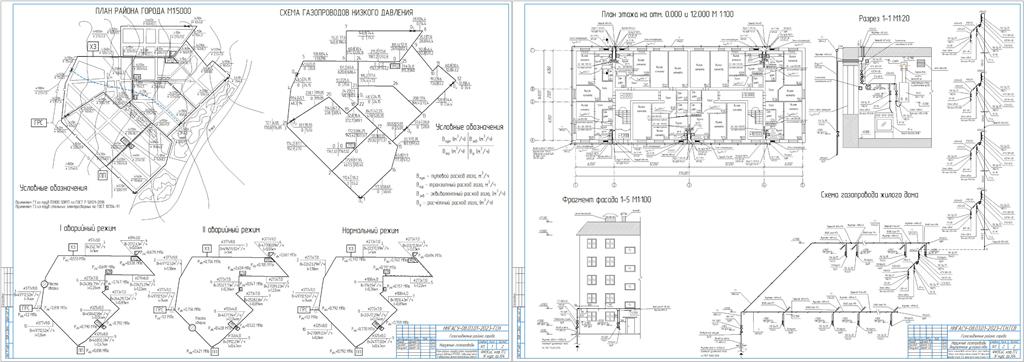

1.) Генплан района города Нижний Новгород М1:5000
2.)Климатический район- г.Нижний Новгород
3.) Плотность населения - 600 чел/га
4.) Охват газоснабжением
4.1) Бытовых нужд 100 %, из них имеют:
4.1.1) Газовые плиты без центрального горячего водоснабжения – 30%;
4.1.2) Газовые плиты и водонагреватели – 30 %;
4.1.3) Газовые плиты и центральное горячее водоснабжение – 40 %;
3.2) Коммунально-бытовых предприятий –100 %;
4.3) Отопления и вентиляции жилых и общественных зданий –100%;
5) Потребление топлива промышленными предприятиями – 6 т/час.;
6) Магистральный газопровод – Горький-Череповец, август 2022,8145 ккал;
7) Система газоснабжения города – кольцевая;
8) Источник газоснабжения района – ГРС;
9) Давление газа:
9.1) После источника газоснабжения Pабс=1,2 МПа; Pизб=1,1 МПа;
9.2) На выходе из газораспределительного пункта (ГРП) – по расчету;
10) Конструктивные особенности жилого дома6 5 этажей, плиты и котлы.

СОДЕРЖАНИЕ
1. Исходные данные ……………………………………………………………...…4
2. Расчёт распределительных сетей района города ……………………………….5
2.1 Определение характеристик газа …………………………………….….5
2.2 Определение годового расхода газа …………………………………….6
2.2.1 Бытовое потребление ……………………………………………...6
2.2.2 Расход газа на здравоохранение …………………………………..7
2.2.3 Годовые расходы газа на предприятия общественного питания .7
2.2.4 Годовые расходы газа хлебзаводами и кондитерскими…………8
2.2.5 Годовые расходы газа мелкими потребителями ………………...8
2.2.6 Годовые расходы газа на отопление, вентиляцию и горячее водоснабжение ………………………………………………………………………8
2.3 Определение расчётных часовых расходов газа ……………………...10
3. Выбор системы газоснабжения ………………………………………………...13
3.1 Сеть низкого давления ………………………………………………….13
3.2 Сеть высокого давления ………………………………………………...25
4. Подбор оборудования для ГРП ………………………………………………...29
4.1 Подбор регулятора давления …………………………………………...29
4.2 Подбор газового фильтра ……………………………………………….30
4.3 Подбор предохранительно-запорного клапана ……………………….31
4.4 Подбор предохранительно-сбросного клапана ……………………….31
5. Газоснабжение жилого дома …………………………………………………...34
6. Расчёт сечения вентиляционного канала ……………………………………...38
7. Определение расходов газа на нужды газового хозяйства……………………40
7.1 Определение расхода газа на продувку газопроводов и оборудования при вводе их в эксплуатацию ……………………………………………………..40
7.2 Определение расхода газа на ремонтные работы, связанные с отключением оборудования или отдельных участков газопровода, их разгерметизацией и последующей продувкой …………………………………...43
7.3 Определение расхода газа на регулировку и настройку газового оборудования ГРП …………………………………………………………………43
7.4 Определение годового объёма потерь газа, связанных с негерметичностью фланцевых и резьбовых соединений ……………………….44
Список используемых источников………………………………………………..46
Приложение А………………………………………………………………………48
Приложение Б ……………………………………………………………………...50
Приложение В ……………………………………………………………………...51
Приложение Г ……………………………………………………………………...52
Приложение Д ……………………………………………………………………...53
Приложение Е ……………………………………………………………………...54
Приложение Ж ……………………………………………………………………..55
Приложение З ………………………………………………………………………56
Приложение И ……………………………………………………………………...57
Приложение К ……………………………………………………………………...58
