Газоснабжение района города Нижний Новгород

Нижегородский государственный архитектурно-строительный университет
Кафедра Теплогазоснабжения
Курсовой проект по дисциплине "Газоснабжение"
На тему: Газоснабжения района города
Нижний Новгород 2026

1. Генплан района города Нижний Новгород М 1:5000;
2. Климатический район – г. Нижний Новгород;
3. Плотность населения – 760 чел/га;
4. Охват газоснабжением:
4.1. Бытовых нужд 100%, из них имеют:
4.2. Газовые плиты без центрального горячего водоснабжения – 30%;
4.3. Газовые плиты и проточные газовые водонагреватели – 20%;
4.4. Газовые плиты и центральное горячее водоснабжение – 50%;
5. Коммунально-бытовых предприятий – 100%;
6. Отопления и вентиляции жилых и общественных зданий – 100%;
7. Промышленное предприятие – 3 котла по 15 т/ч пара;
8. Система газоснабжения города – кольцевая;
9. Источник газоснабжения района – ГРС – 10 км;
10. Давление газа:
10.1. После ГРС абсолютное давление – 0,8 МПа;
10.2. На выходе из ГРПБ – по расчету, не более 0,005 МПа;
11. Конструктивные особенности жилого дома: 7 этажей с использованием газовых плит.

В данной работе описывается учебное проектирование кольцевой двухступенчатой системы газоснабжения района города. Определяются расчетные расходы, производятся гидравлический расчеты.

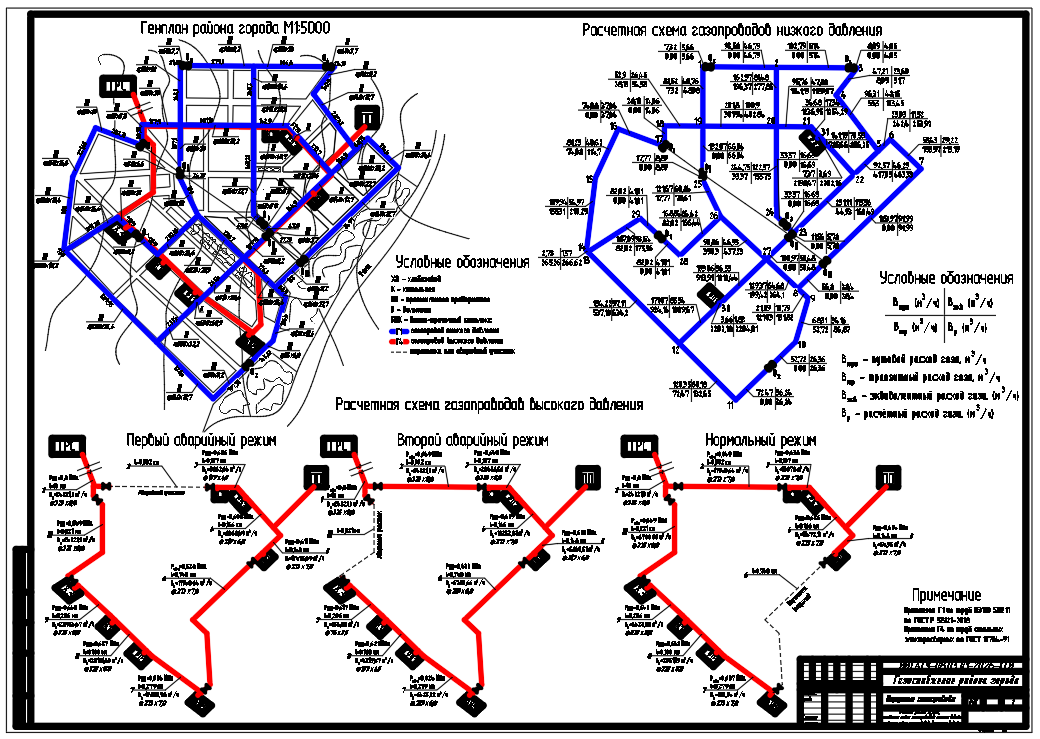

Работа состоит из чертежа формата А1, пояснительной записки на 36 страниц и расчета расходов с гидравликой в формате excel.

Содержание ПЗ
1. Исходные данные ……………………………………….....………………..3
2. Расчет распределительных сетей района города ………………………….4
2.1 Определение характеристик газа …………………………….….......…4
2.2 Определение годовых расходов газа………………………….…..……4
2.2.1 Бытовое потребление ...……………………………………..…..….5
2.2.2 Коммунально-бытовое потребление ...………………………..…..6
2.2.3 Годовой расход газа на здравоохранение ...………..........……..…6
2.2.4 Годовой расход газа на предприятия общественного питания …7
2.2.5 Годовой расход газа хлебозаводами и кондитерскими ……....….8
2.2.6 Годовой расход газа мелкими потребителями …………..........….8
2.2.7 Определение расхода газа на ГВС, отопление и вентиляцию …..8
2.3 Определение максимальных расчетных часовых расходов газа …...11
2.4 Выбор системы газоснабжения ……………………………………….15
3. Гидравлический расчет газопроводов ……………………………...…….15
3.1 Расчет газопроводов низкого давления ………………………………15
3.2 Расчет газопроводов высокого давления …………………………….28
Список используемых источников…………………………………….…….33
Приложение А…………………………………………..……………….…….35
