УО «Полоцкий государственный университет»
Кафедра Трубопроводного транспорта и гидравлики
КУРСОВОЙ ПРОЕКТ оо дисциплине: «Системы снабжения нефтепродуктами и газом»
Тема: «Газоснабжение района города»
Новополоцк, 2018 г.

В данной работе произведен расчет газофикации района города

СОДЕРЖАНИЕ

Введение………………………………………………………………………….. 6
1. Исходные данные……………………………………………………………....... 7
2. Определение низшей теплоты сгорания газовой смеси……………………… 8
3. Определение численности жителей……………………………………………. 9
4. Определение газовых расходов………………………………………………… 10
5. Определение часовых расходов газа по статьям газопотребления……..…… 13
6. Определение удельных расходов газа………………………………………….. 15
7. Определение расходов газа……………………………………………………… 16
8. Гидравлический расчет и увязка колец………………………………………... 18
9. Расчет тупиковых участков……………………………………………………… 20
10. Подбор и расчет регулирующих устройств ГРП……………………………… 21
Литература…………………………………………………………………………. 22

1. Исходные данные
Состав газа:
Средний состав и характеристики природного газа Губкинского месторождения:
Таблица 1.1
Компоненты газа СН4 С2Н6 С3Н8 С4Н10 С5Н12
Процентное содержание в смеси ri, % 98,7 0,13 0,01 0,005 0,01
Низшая теплота сгорания, Qн. i., МДж/м3 35,76 63,65 91,14 118,53 146,18
Плотность населения в кварталах, застроенных пятиэтажными домами: 80 чел/га,
Плотность населения в кварталах, застроенных девятиэтажными домами: 145 чел/га.
План района города. Этажность зданий в квартале:
1 квартал – 5-этажные здания,
2 квартал – 9-этажные здания,
3 квартал – 5-этажные здания,
4 квартал – 5-этажные здания,
5 квартал – 5-этажные здания,
6 квартал – 9-этажные здания,
7 квартал – 9-этажные здания,
8 квартал – 5-этажные здания,
9 квартал – 9-этажные здания,
10 квартал – 5-этажные здания,
11 квартал – 9-этажные здания,
Давление газа на входе в регулятор давления – 350 кПа.

Состав: КП Язык документа

Софт: КОМПАС-3D V-16

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение района города

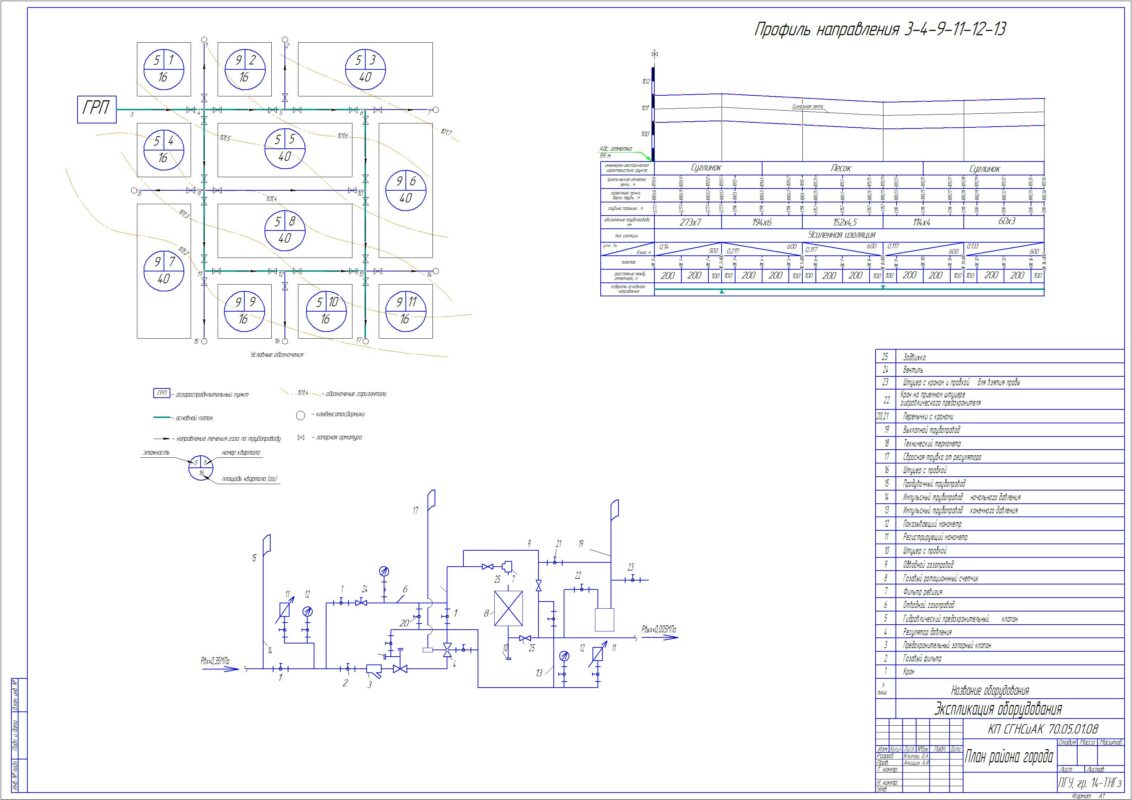

Газоснабжение Климец.cdw
