Газоснабжение района города

Тихоокеанский государственный университет
Кафедра ТГВ (теплогазоснабжение и вентиляция)
Курсовой проект по дисциплине "Газоснабжение"

на тему: Газоснабжение района города
Хабаровск, 2015

1.1 Исходные данные
1. план района города № 9
2. плотность населения 250 чел/га
3. охват газоснабжением:
3.1 бытовые – 95%
- газовая плита и горячее водоснабжение – 55%
- Газовая плита и газовый водонагреватель – 40%
3.2 коммунальные и общественные предприятия
- бани – 40%
- столовые и рестораны – 30%
- больницы (число коек на 1000 жит.) - 7 шт.
3.3 Крупные коммунальные предприятия
- механические прачечные (100 кг сухого белья на 1 человека в год) – 50 %
- хлебозаводы (на 1000 жителей) – 0,8 т/сут.
4. Промышленные предприятия
- расход газа 260 м3/час
5. Расчетная отопительная температура – -25 оС
6. Абсолютное давление газа после ГРС – 0,7 МПа
7. Номинальное давление газа перед приборами 1900 Па

В данном курсовом проекте производится расчёт газоснабжения района города и отдельного здания.

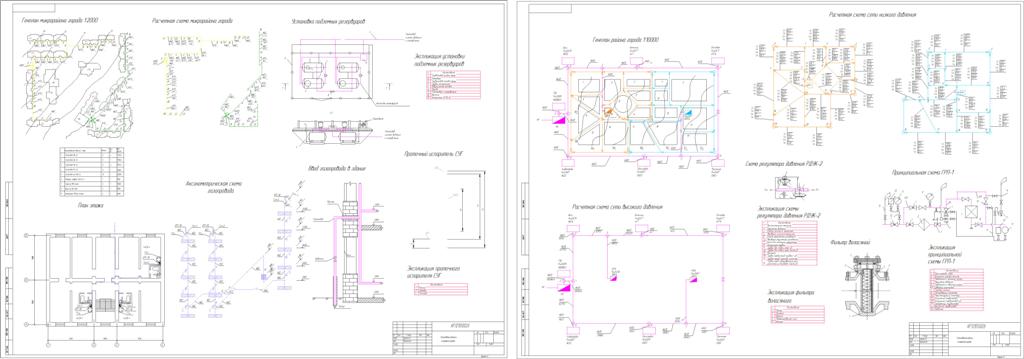

Графическая часть содержит план района с проектируемой сетью газопровода, план газоснабжения в здании, расчётные и аксонометрические схемы газопровода.

Содержание
Стр.
Введение………………………………………………………………………….……1
1 Общая часть………………………………………………………………………..….2
1.1 Исходные данные…………………………………………………………………...2
1.2 Определение количества жителей района города……………………………..…2
1.3 Определение характеристик газа…………………………………………………..3
2 Определение расходов газа…………………………………………………………..4
2.1 Определение расходов газа по годовым нормам…………………………………4
2.1.1 Потребление газа квартирами………………………………………………..….5
2.1.2 Потребление газа коммунальными и общественными предприятиями…...…5
2.1.3 Потребление газа крупными коммунальными предприятиями…………..…..7
2.1.4 Определение расчетного расхода газа………………………………………….7
2.2 Определение расхода газа по укрупненным показателям…………………...….9
2.2.1 Расход газа на отопление………………………………………………………..9
2.2.2 Расход газа на вентиляции.……………………………………………………10
2.2.3 Расход газа на центральное горячее водоснабжение……………………..…10
3 Проектирование системы газоснабжения……………………………………..…11
3.1 Выбор системы газоснабжения района города………………………………..11
3.2 Определение количества газорегуляторных пунктов (ГРП)………………….11
3.3 Подбор регулятора давления……………………………………………………12
3.4 Подбор предохранительных клапанов…………………………………………13
4 Гидравлический расчет наружных сетей газоснабжения……………………….14
4.1 Гидравлический расчет газопроводов высокого (среднего) давления……….14
4.2 Гидравлический расчет газопроводов низкого давления………………….…..16
5 Газоснабжение жилого дома……………………………………………………....23
5.1 Основы проектирования………………………………………………………....23
5.2 Определение характеристик СУГ………………………………………….…...24
5.3 Определение расчетных расходов газа…………………………………….…..24
5.4 Гидравлический расчет внутридомового газопровода………………..………25

Состав: Пояснительная записка, аксонометрическая и расчетная схема газопровода, фильтр волосяной Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение района города

КП.doc
Чертёж.dwg
КП Расчёты.xlsx
