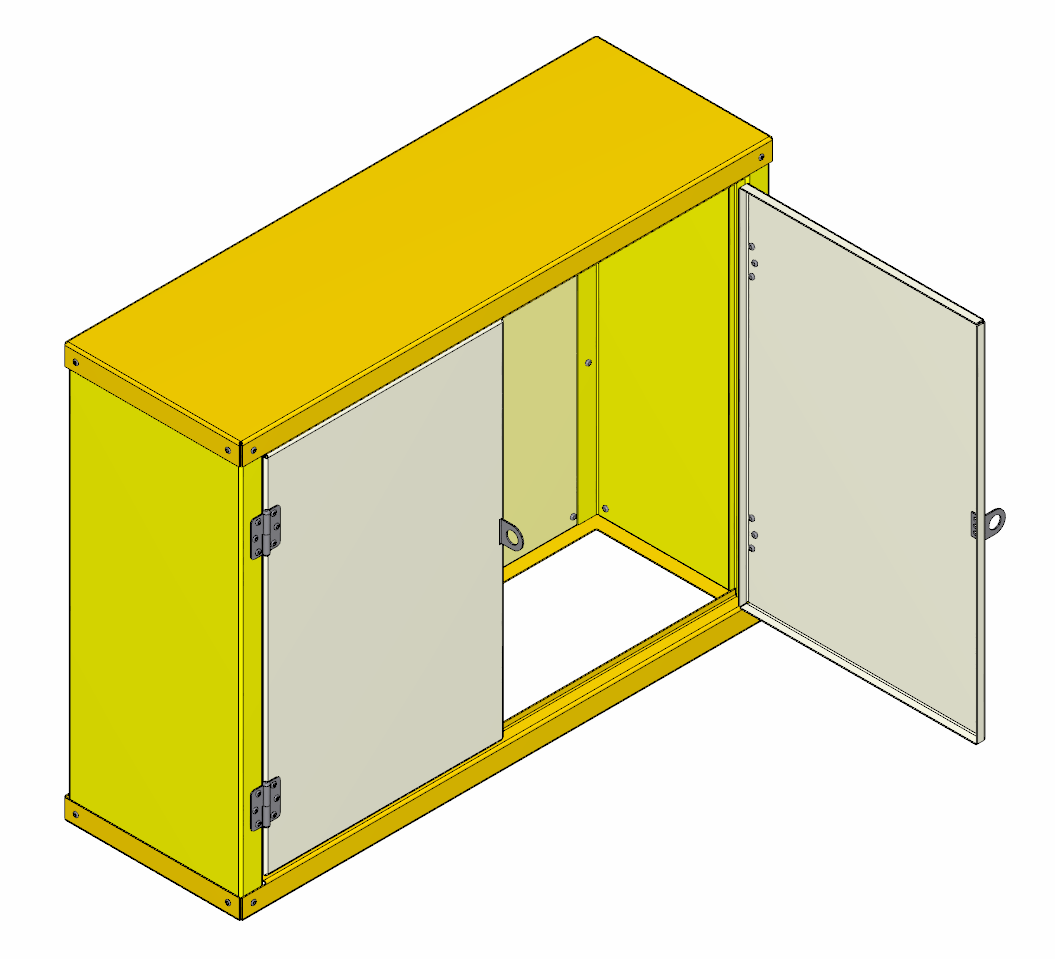

Металлический шкаф под узел учета газа

Металлический 2х створчатый шкаф, сквозное дно.
Габаритны шкафа:
- Ширина 900мм
- Высота 700мм
- Глубина 300мм
Толщина металла 2мм
Сборка осущ. с помощью вытяжных заклепок 4,8х10

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Инженерные системы / Газоснабжение / Металлический шкаф под узел учета газа

Боковина левая.m3d
Боковина правая.m3d
Дно.m3d
Задняя стенка.m3d
Заклепка _ 4,8х10.m3d
Крышка.m3d
Полупетля покупная - зеркало.m3d
Полупетля покупная.m3d
Створка левая.m3d
Створка правая.m3d
Ушко под замок.m3d
Ящик.a3d
