Узел учета расхода газа RVG-G16

Узел учета расхода газа на базе газового счетчика RVG-G16 с электронным корректором ЕК-270 для котельной на газовом топливе. Чертежи, спецификация, пояснительная записка.

Комплекс для измерения количества газа СГ-ЭКВз-Р-25/1,6 предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542, приведенного к стандартным условиям, посредством автоматической электронной коррекции (при помощи корректора объема газа ЕК270) показаний счетчика газа RVG G16 по температуре, давлению и коэффициенту сжимаемости измеряемой среды.

Принцип действия комплекс для учета газа СГ-ЭКВз-Р-25/1,6 основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.

В соответствии с данными завода-изготовителя, пропускная способность узла учета, приведенная к рабочим условиям, составляет: Qmin=4 м3/час; Qmах=195,0 м3/час.

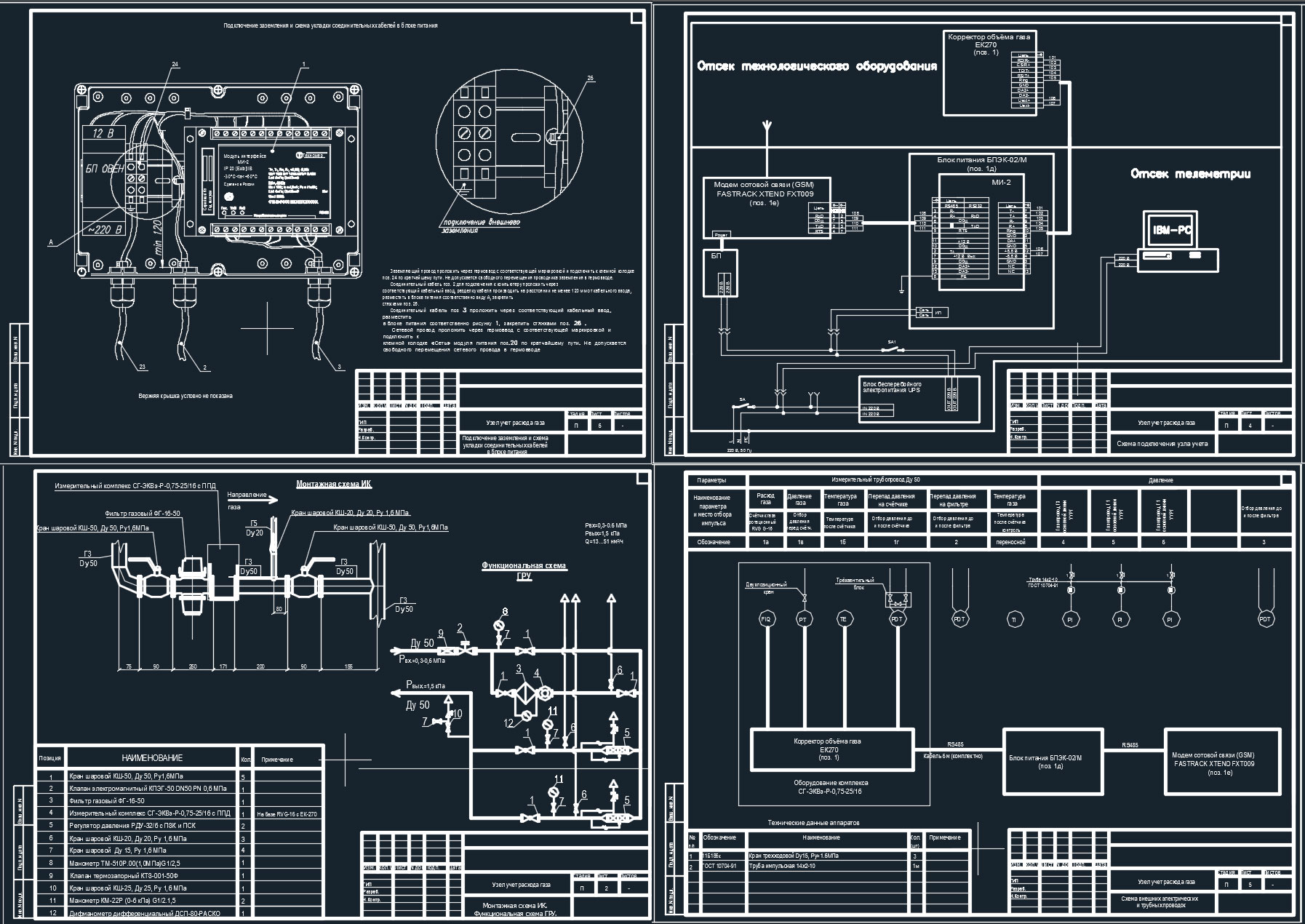

Состав: Общие данные, Монтажная схема ИК. Функциональная схема ГРУ., Схема автоматизации измерительного комплекса,Схема подключения узла учета, Схема внешних электрических и трубных проводок, Подключение заземления и схема укладки соединительных кабелей в блоке питания, Спецификация, ПЗ. Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Газоснабжение / Узел учета расхода газа RVG-G16

УУГ/Пояснительная записка.doc
УУГ/УУГ на базе RVG-G16 с ЕК-270.dwg
УУГ/УУГ на базе RVG-G16 с ЕК-270.dwl
УУГ/УУГ на базе RVG-G16 с ЕК-270.dwl2
