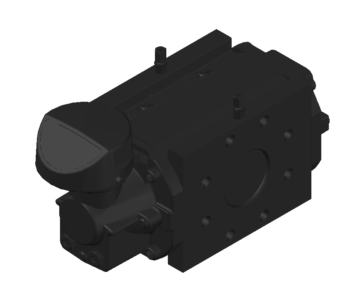

Счетчики газа ротационные RVG G16-G250 "Эльстер-Газэлектроника"

Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.

Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260 или ТС220, ТС215, ТС210.

Состав: 3D-модель Язык документа

Софт: AutoCAD 2011

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Счетчики газа ротационные RVG G16-G250 "Эльстер-Газэлектроника"

G100 0050.dwg
G100 0080.dwg
G160 0080.dwg
G160 0100.dwg
G16_G25_G40_G65 0040.dwg
G16_G25_G40_G65 0050.dwg
G250 0080.dwg
G250 0100.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
