Проектирование наружных и внутренней сетей газоснабжения

Учебное заведение неизвестно, работа выполнялась в 2017г. на заказ на основании индивидуального задания выданного студентом.
Исходные данные для проектирования наружных сетей газоснабжения:
План пос. Абросимово ,Воронежской обл. с масштабом 1см-750 метров.
Расстояние от ГРС до поселка, 450 м
Избыточное давление на выходе из ГРС, 0,35 МПа
Плотность населения, 300 чел./га и т.д.
Исходные данные для проектирования внутренней системы газоснабжения:
План здания и установленное газовое оборудование.

Разработан проект системы газоснабжения в сельском населенном пункте пос. Абросимово Богучарского р-на Воронежской обл. и внутри домовой системы газоснабжения одноэтажного жилого здания. Для снижения давления и поддержания его на заданном уровне в данной системе газоснабжения населенного пункта предусмотрен один газорегуляторный пункт.
Содержание работы:
Введение
Исходные данные и краткие сведения о районе проектирования
1. Краткое описание поселка Дубрава Богучарского р-на Воронежской области
2. Проектирование наружных сетей газоснабжения
2.1. Определения площади застройки территории
2.2. Определение годовых расходов теплоты
2.3. Определение годового и часового расхода газа
3 Выбор оптимального количества ГРП
3.1 Подбор оборудования ГРП
4. Выбор системы газоснабжения и трассировка газораспределительных систем
5. Гидравлический расчет кольцевого газопровода
6. Проектирование внутренней системы газоснабжения
6.1. Гидравлический расчет внутреннего газопровода
Заключение
Список литературы

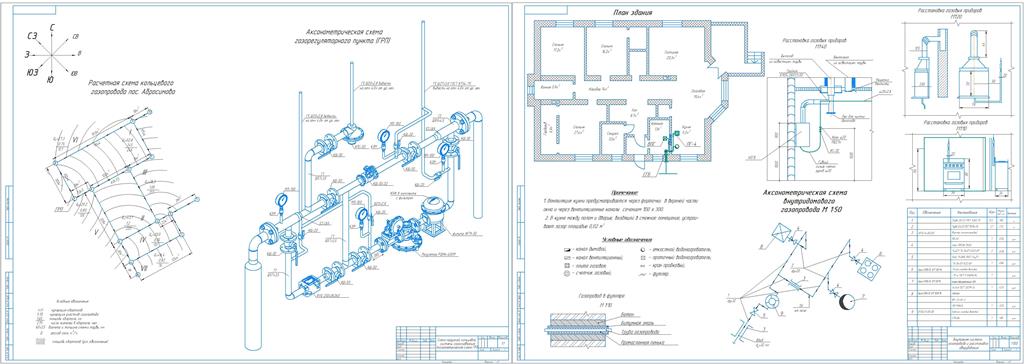

Состав: Пояснительная записка. Схема наружной кольцевой системы газоснабжения и аксонометрическая схема ГРП (формат А1). Внутренняя система газопровода и расстановка оборудования (формат А1) Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Инженерные системы / Газоснабжение / Проектирование наружных и внутренней сетей газоснабжения

1 ????.cdw
2 ????.cdw
пояснительная записка.rtf
