Газоснабжение района города Челябинск. Наружные и внутренние газопроводы

Нижегородский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения
Курсовой проект по дисципилине: "Газоснабжение"
На тему: "Газоснабжение района города"
Нижний Новгород 2019

1) Генплан района города Челябинск М 1:5000;
2) Климатический район – г. Челябинск;
3) Плотность населения – 1900 чел/га;
4) Охват газоснабжением:
4.1) Бытовых нужд 100 %, из них имеют:
4.1.1) Газовые плиты без центрального горячего водоснабжения – 30%;
4.1.2) Газовые плиты и водонагреватели – 40 %;
4.1.3) Газовые плиты и центральное горячее водоснабжение – 30 %;
3.2) Коммунально-бытовых предприятий –100 %;
4.3) Отопления и вентиляции жилых и общественных зданий –100%;
5) Потребление топлива промышленными предприятиями – 25 т/час.;
6) Магистральный газопровод – Уренгой-Сургут-Челябинск;
7) Система газоснабжения города – кольцевая;
8) Источник газоснабжения района – ГРС;
9) Давление газа:
9.1) После источника газоснабжения P_абс=1,0 МПа;
9.2) На выходе из газораспределительного пункта (ГРП) – по расчету;

В данной работе описывается учебное проектирование кольцевой двухступенчатой системы газоснабжения района города. Определяются расчетные расходы, производятся гидравлический расчеты, подбирается и рассчитывается оборудование ГРП.

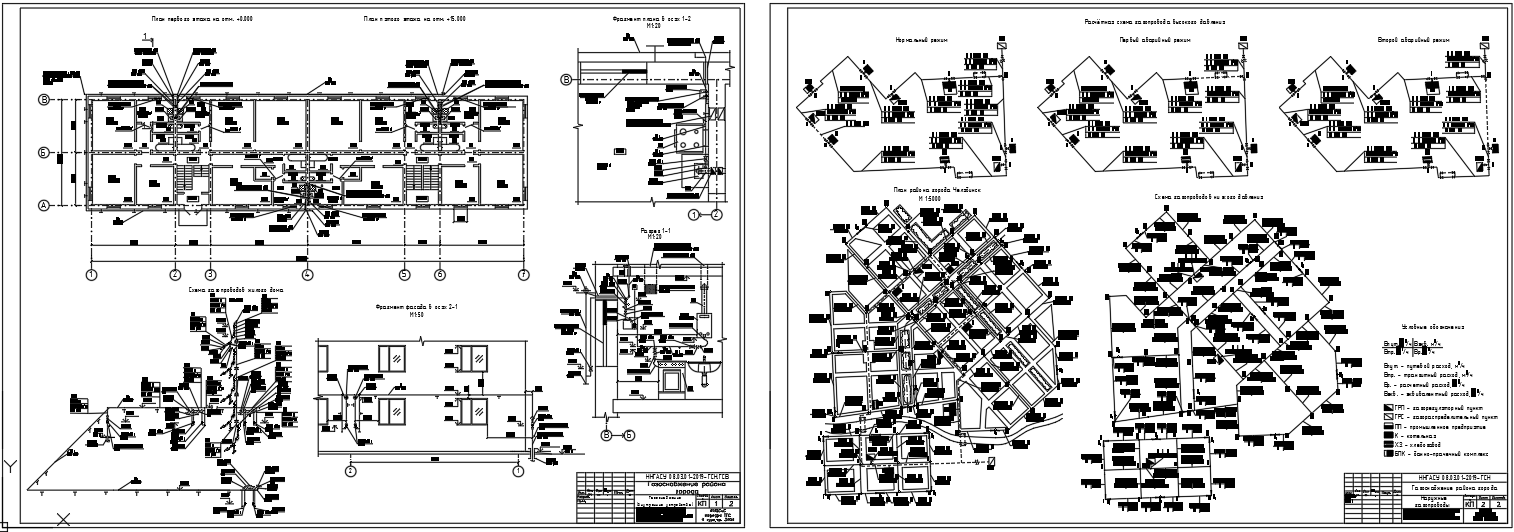

Работа состоит из двух чертежей формата А1, и пояснительной записки на 59 страниц.
