Пункт газорегуляторный шкафного типа ПГРШ-Н-60-2-У1

Пункт газорегуляторный шкафного типа ПГРШ 60М предназначены для редуцирования давления газа,
автоматического поддержания требуемого выходного давления, автоматического отключения подачи газа при
аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Условия эксплуатации пунктов соответствуют климатическому исполнению У1 ГОСТ 15150 для работы при температуре от минус 30С до 45С. Пункты изготавливаются с с двумя линиями редуцирования. Тип применяемого регулятора: РДГ-50Н.

Техническая характеристика
Рабочая среда Природный газ ГОСТ 5542
Тип применяемого регулятора давления газа РДГ-50Н
Диаметр седла, мм 35
Количество линий редуцирования 2
Давление на входе, МПа От 0,1 до 1,2
Диапазон настройки выходного давления, МПа От 0,001 до 0,6
Диапазон настройки давления срабатывания отключающего устройства, кПа:
- при повышении выходного давления От 1,15 до 75,0
- при понижении выходного давления От 0,3 до 3,0
Диапазон настройки давления начала срабатывания сбросного клапана, кПа
От 1,15 до 75,0
Пропускная способность, м/ч придавлении на входе 0,1 МПа (1,0 кгс/см): 2200

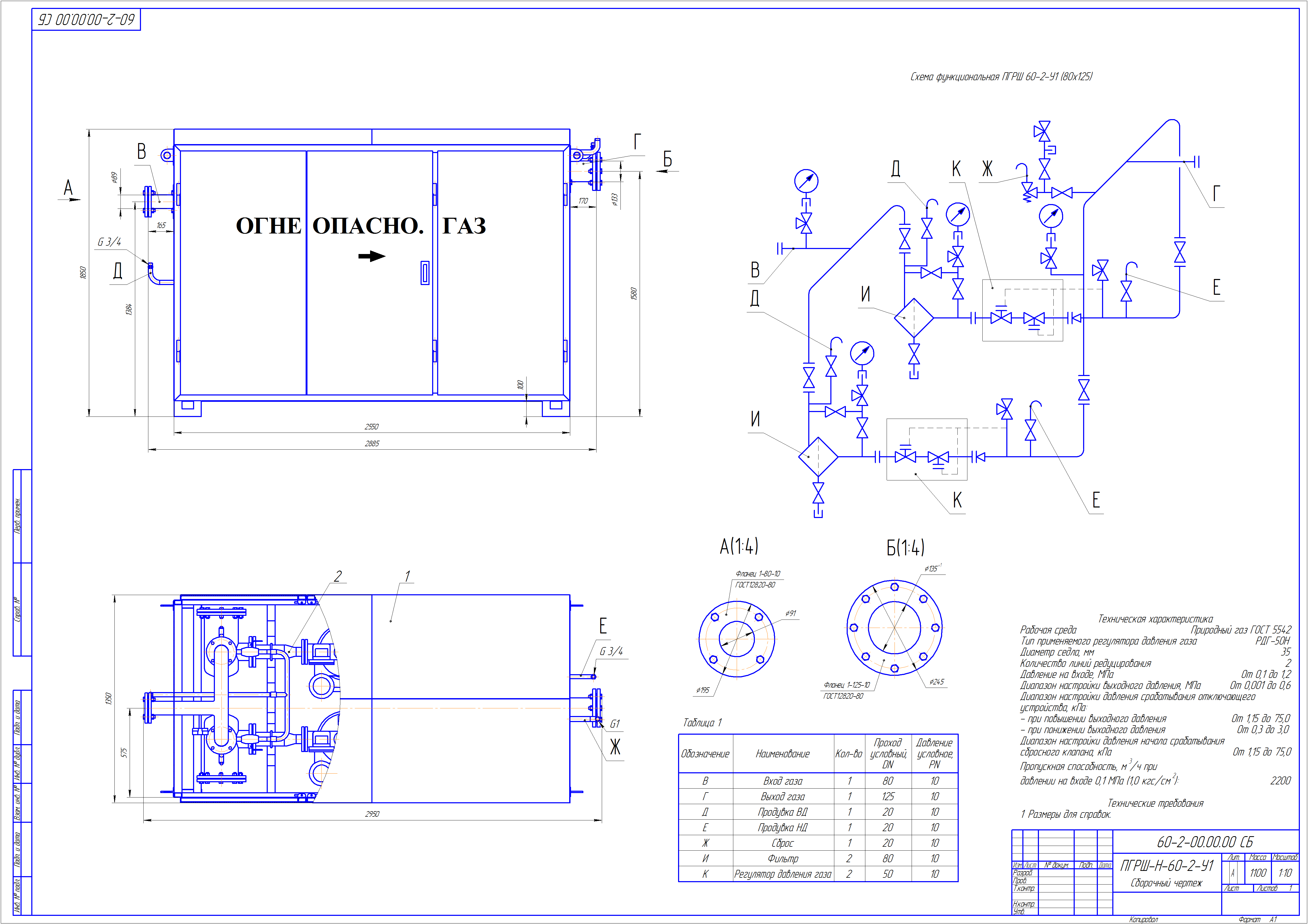

Состав: Сборочный чертеж Язык документа

Софт: КОМПАС-3D V16

Каталог / Инженерные системы / Газоснабжение / Пункт газорегуляторный шкафного типа ПГРШ-Н-60-2-У1

Просмотр файлов
60-2-00.00.00 - ????-?-60-2-?1.spw
60-2-00.00.00 ?? - ????-?-60-2-?1.cdw
