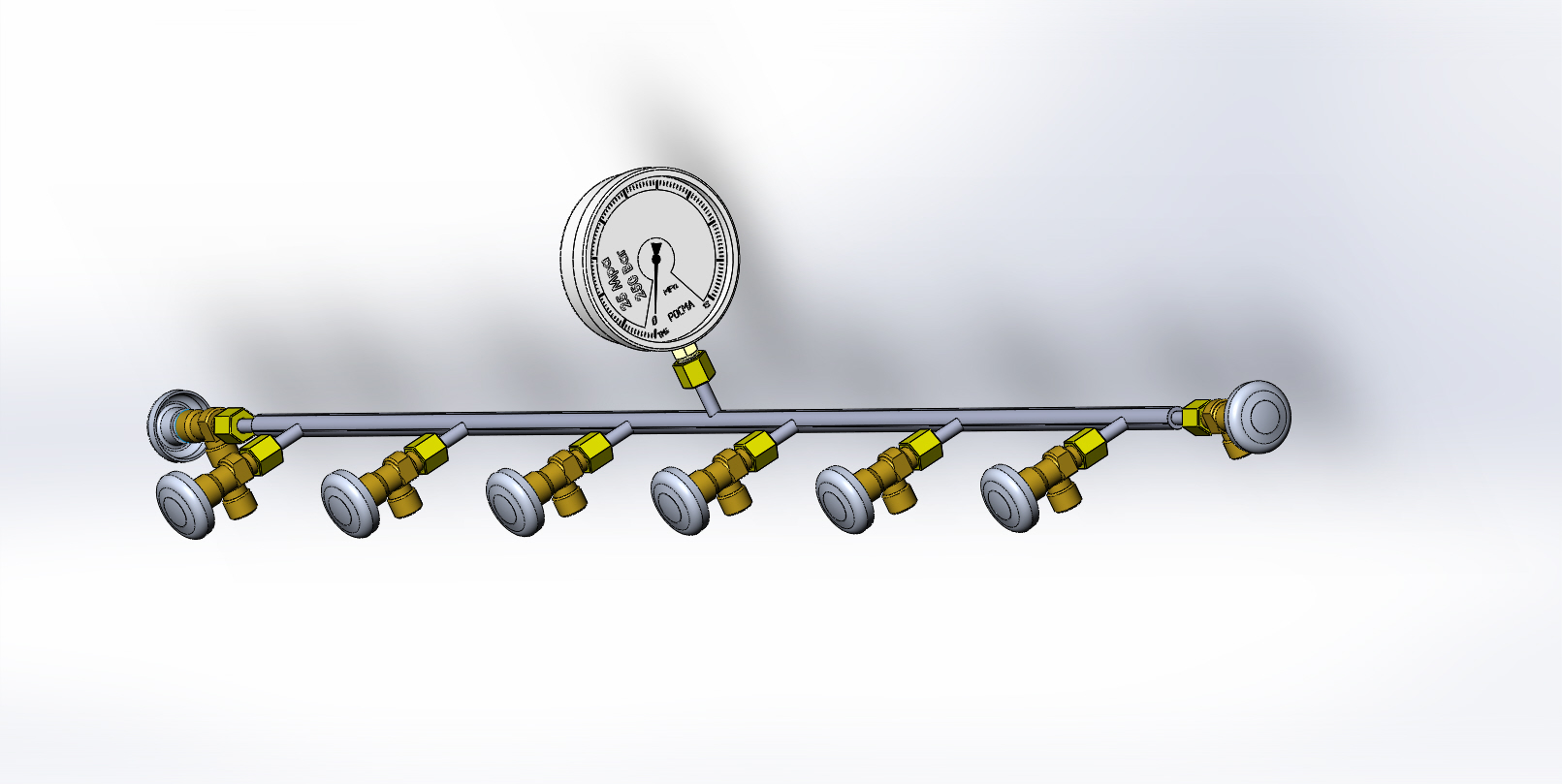

Рампа газовая азотная кислородная 150 бар (15MPA) на 6 - 7 баллонов для станка

Газовая рампа предназначена для подачи азота кислорода на лазерный станок при давлении 150 бар., рассчитана на присоединение 6 баллонов. В рампе 8 вентилей. 1 для редуктора, 1 для сброса давления, 6 для присоединения баллонов. Для лазерного станка надо две рампы одну под кислород другую под азот. В случае необходимости через вентиль сброса давления эти рампы могут быть объединены в рампу на 12 баллонов. Присоединительная резьба стандартная для редукторов и газовых баллонов G3/4. По проекту вентили, манометры, магистрали установлены на 250Бар - есть возможность использования при давлении 200бар. После изготовления использование данной рампы возможно только после проведения испытания повышенным давлением с выдачей соответствующего заключения. Без испытания данную рампу нельзя эксплуатировать. Сделана из нержавейки, варится в среде аргона.

Состав: 3D сборка, сборочный чертеж Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Инженерные системы / Газоснабжение / Рампа газовая азотная кислородная 150 бар (15MPA) на 6 - 7 баллонов для станка

Рампа газовая/
Рампа газовая/~$Вентиля.SLDDRW
Рампа газовая/Вентиль рамповый JV-147-00 G1_2 G3_4.PDF
Рампа газовая/Вентиль рамповый JV-147-00 G1_2 G3_4.SLDPRT
Рампа газовая/Вентиля.SLDDRW
Рампа газовая/Гайка латунная 27х24 G1_2.SLDPRT
Рампа газовая/Гайка латунная 27х27 G1_2.SLDPRT
Рампа газовая/Манометр ТМ-610Р.00 (0...25МПа) G1_2.SLDPRT
Рампа газовая/Металлорукав 1200 мм-зажим быстросъемный.jpg
Рампа газовая/Рампа.SLDPRT
Рампа газовая/Сборка отвода с закруглением под манометр G1_2.SLDASM
Рампа газовая/Сборка отвода с закруглением.SLDASM
Рампа газовая/Сборка отвода торцевого.SLDASM
Рампа газовая/Сборка рампы 6 отводов.JPG
Рампа газовая/Сборка рампы 6 отводов.PDF
Рампа газовая/Сборка рампы 6 отводов.SLDASM
Рампа газовая/Сборка рампы 6 отводов.SLDDRW
Рампа газовая/Труба 20х4 12Х18Н10Т 1500.SLDPRT
Рампа газовая/Уплотнительное кольцо 18х6.SLDPRT
Рампа газовая/Штуцер 18х40 12Х18Н10Т.SLDPRT
Рампа газовая/Штуцер 18х40 с закруглением 12Х18Н10Т.SLDPRT
