Расчет газопровода для городского района

«Сибирский государственный автомобильно-дорожный
университет (СибАДИ)»
Кафедра «Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур»
Курсовая работа по дисциплине «Газовые сети и установки»
ТЕМА; РАСЧЕТ ГАЗОПРОВОДА ДЛЯ ГОРОДСКОГО РАЙОНА
ИСХОДНЫЕ ДАННЫЕ: P=1,2мПА (ВХОДНОЕ ДАВЛЕНИЕ), ак=200 чел/га (средняя плотность населения)
содержание:
ВВЕДЕНИЕ……...…………………………………………………………….......3
1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ГАЗОПРОВОДА………………..4
2. ОПРЕДЕЛЕНИЕ ЧИСЛЕННОСТИ НАСЕЛЕНИЯ…………………………..6
3. РАСЧЕТ ХАРАКТЕРИСТИК ГАЗОВОГО ТОПЛИВА…...………………...7
4. РАСЧЕТ ПОТРЕБЛЕНИЯ ГАЗА…………..…………….................................9
4.1 Расход потребления газа на отопление, вентиляцию и горячее водоснабжение жилых и общественных домов…………. ……………............12
4.2 Определение расчетных часовых расходов газа.....………………...…13
5. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ГАЗОПРОВОДА…………………….……16
6. ПОТЕРИ ДАВЛЕНИЯ НА УЧАСТКАХ ПО ДЛИНЕ ГАЗОПРОВОДА.....18
7.ВЫБОР ДИАМЕТРОВ ТРУБ НА УЧАСТКАХ ПО ДЛИНЕ ГАЗОПРОВОДА…………………………………………………………………19
ЗАКЛЮЧЕНИЕ………………………………………………………………….20

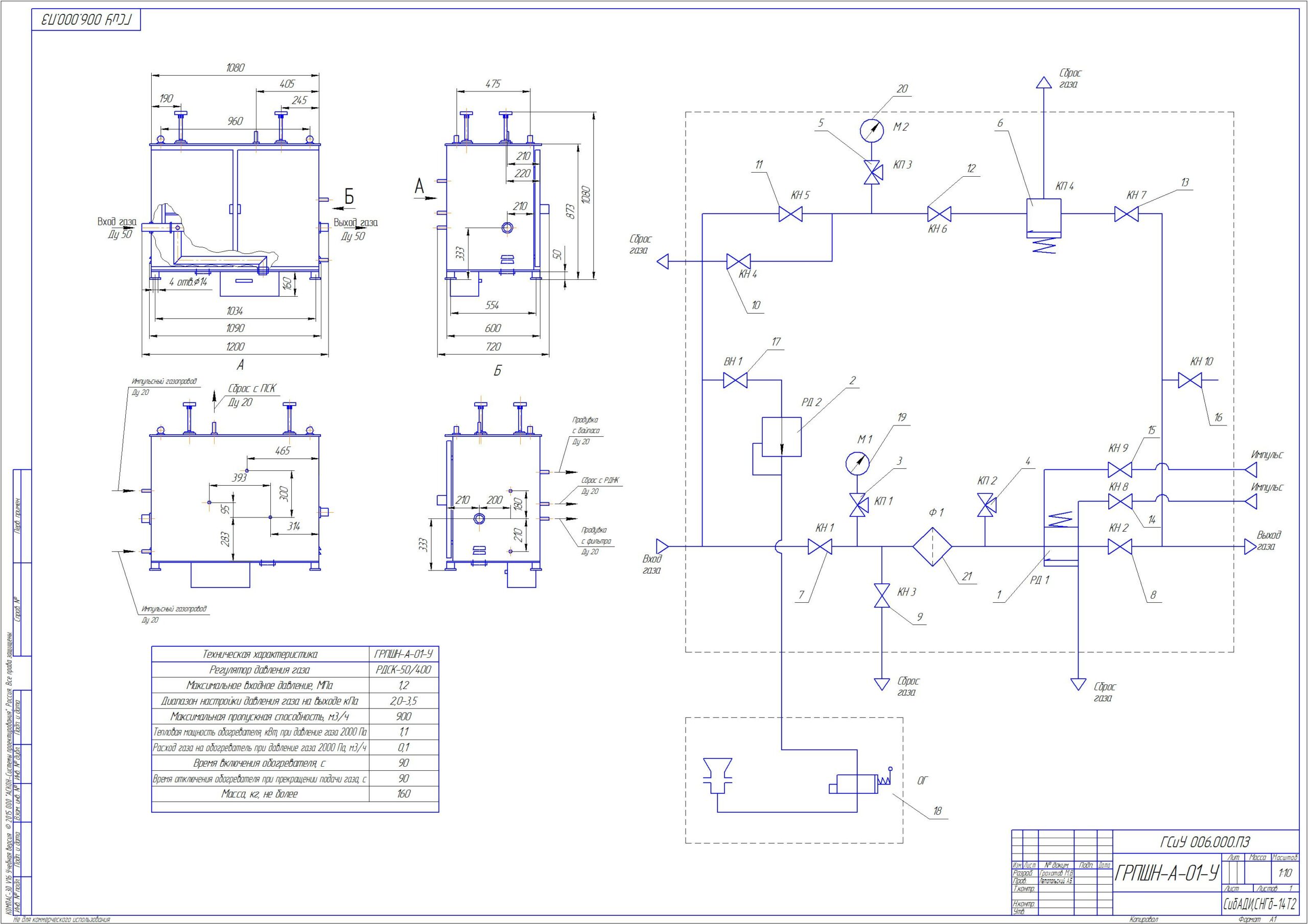

Состав: записка, Технологическая схема ГРПШН-А-01-У, спецификация, размещение грпш на участке (картинка),таблица с данными (эксель) Язык документа

Софт: КОМПАС-3D 17

Каталог / Инженерные системы / Газоснабжение / Расчет газопровода для городского района

Просмотр файлов
Zapiska.docx
таблица 1.xlsx
gazovye-seti.cdw
Spetsifikatsia.spw
1 001.jpg
