Расчёт газопровода для городского района

Сибирский автомобильно - дорожный институт, Кафедра "Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур",
Курсовой проект по дисциплине "Газовые сети и установки" на тему: "Расчёт газопровода для городского района"
Омск-2018

1. Исходные данные для расчёта газопровода
Длина участков:
L1 = 180 м.;
L2 = 180 м.;
L3 = 180 м.;
L4 = 220 м.;
L5 = 240 м.;
L6 = 150 м.;
L7 = 270 м.;
L8 = 300 м.;
L9 = 500 м.;
L10 = 400 м.;
L11 = 300 м.;
L12 = 300 м.;
L13 = 280 м.;
L14 = 170 м.;
L15 = 330 м.;
L16 = 200 м.;
L17 = 260 м.;
L18 = 480 м.;

Состав природного газа, %:
〖CH〗_4 = 99;
C_2 H_6 = 0,028;
C_3 H_8 = 0,007;
C_4 H_10 = 0,003;
〖CO〗_2 = 0,063;
N_2 = 0,855.

Содержание

Введение 5
1. Исходные данные для расчёта газопровода 6
2. Определение численности населения проектируемого района города 7
3. Расчет потребления газа 10
3.1 Расчёт потребления природного газа коммунально-бытовыми потребителями 10
3.1.1 Расчёт годового потребления газа в квартирах 10
3.1.2 Расчёт годового потребления газа на прачечные 11
3.1.3 Расчёт годового потребления газа банными предприятиями 11
3.1.4 Расчёт годового потребления газа учреждениями здравоохранения 11
3.1.5 Расчёт годового потребления газа на предприятиях общественного питания 12
3.1.6 Расчёт годового потребления газа хлебозаводами и пекарнями 12
3.1.7 Расчёт годового потребления газа на нужды предприятий торговли и бытового обслуживания населения 12
3.1.8 Расчёт суммарного годового потребления газа на коммунально-бытовые нужды 13
3.2 Расход природного газа на отопление, вентиляцию, горячее водоснабжение жилых и общественных зданий 14
3.2.1 Годовой расход газа на отопление и вентиляцию жилых и общественных зданий 14
3.2.2 Годовой расход газа на централизованное горячее водоснабжение от котельных 14
3.2.3 Суммарный годовой расход газа на отопление, вентиляцию и горячее водоснабжение 15
3.3 Определение расчетных часовых расходов газа 16
3.3.1 Часовой расход газа на коммунально-бытовые нужды 16
3.3.2 Средний часовой расход газа на отопление 17
3.3.3 Часовой расход газа на централизованное ГВС 17
3.3.4 Часовой расход газа на котельные 18
3.3.5 Суммарный часовой расход газа на район 18
4. Гидравлический расчёт газопровода с тупиковыми ответвлениями 19
5. Выбор регулятора давления и ГРПШ 23
Заключение 24
Список использованных источников 25

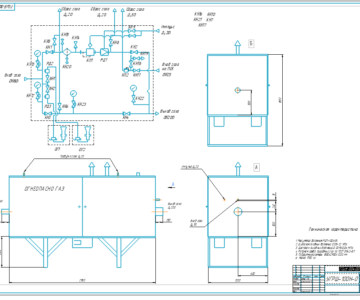

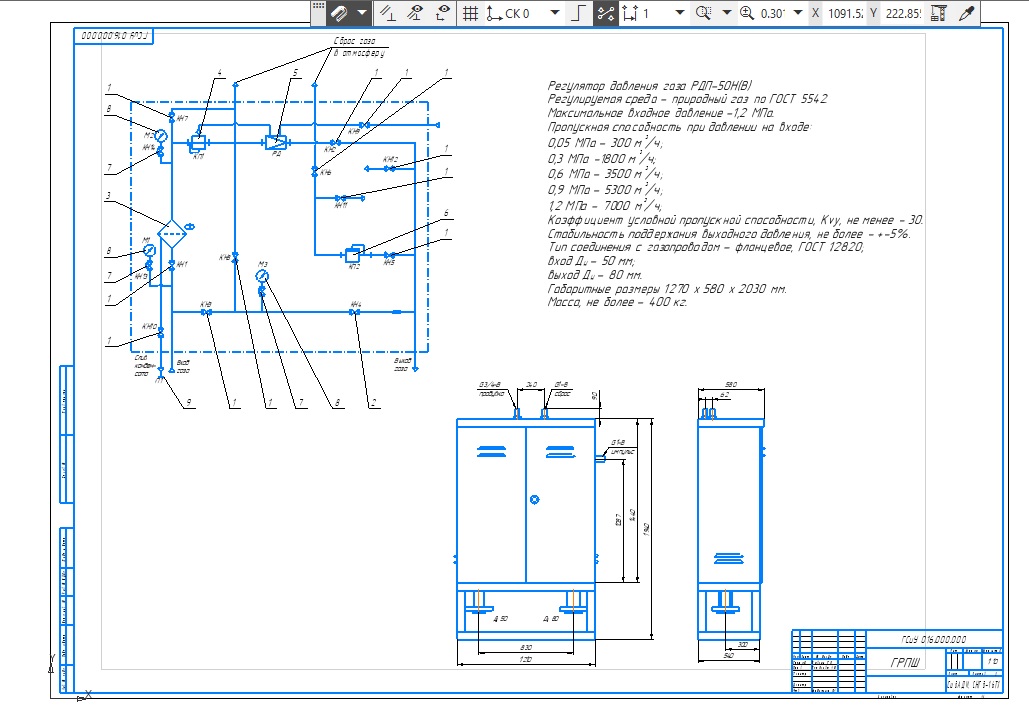

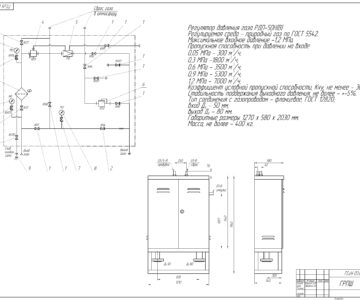

Состав: ГРПШ(ВО), Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Газоснабжение / Расчёт газопровода для городского района

Grpsh.cdw
Spetsifikatsia.cdw
Схема гидравл расчет.jpg
Gazovye_Seti Павкин Г.В.docx
