Регулятор давления газа РД-50

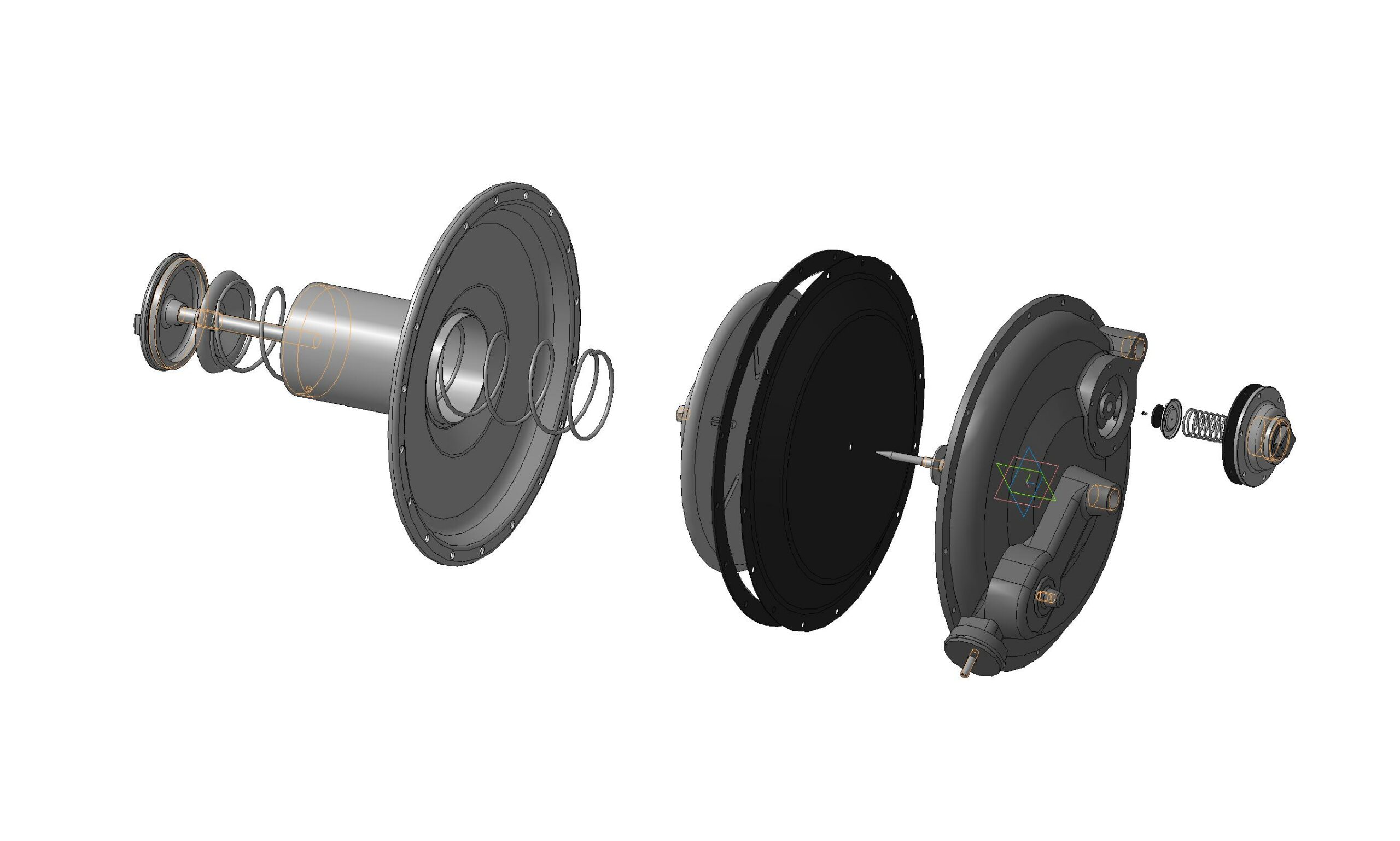

Регулятор давления газа РД-50 используются на магистральных газопроводах. В состав устройства входит исполнительная установка и пилотный регулятор РПО.
Принцип действия регулятора основывается на перемещении чувствительного элемента и регулировании размера проходного сечения, за счет чего осуществляется поддержание выходного давления на заданном значении. Подвижная система устройства уравновешена при равенстве регулируемого давления и управляющего давления.
Исполнения регуляторов РД:
• с задающим устройством для Ду 50, 80, 100 мм;
• с задающей камерой для Ду 25, 40мм.
Технические характеристики регуляторов РД-50
1. Наименование параметра - Модификация РД-50-80
2. Рабочая среда - природный газ по ГОСТ 5542-87
3. Температура рабочей среды - от минус 10 до плюс 80 °С, кратковременно до плюс 100°С
4. Расходная характеристика "ход-расход" – линейная
5. Закон регулирования - пропорционально-интегральный
6. Диаметр условного прохода, мм - 50
7. Условное давление, Мпа - 8,0 Мпа
8. Верхние пределы настройки, Мпа - 2,5
9. Диаметр условного прохода, мм – 40
10. Условия эксплуатации - температура окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность 100% при 25°С
11. Тип регулирующего органа – односедельный
12. Вид соединения - фланцевый по ГОСТ 12819-80

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 12 SP1
