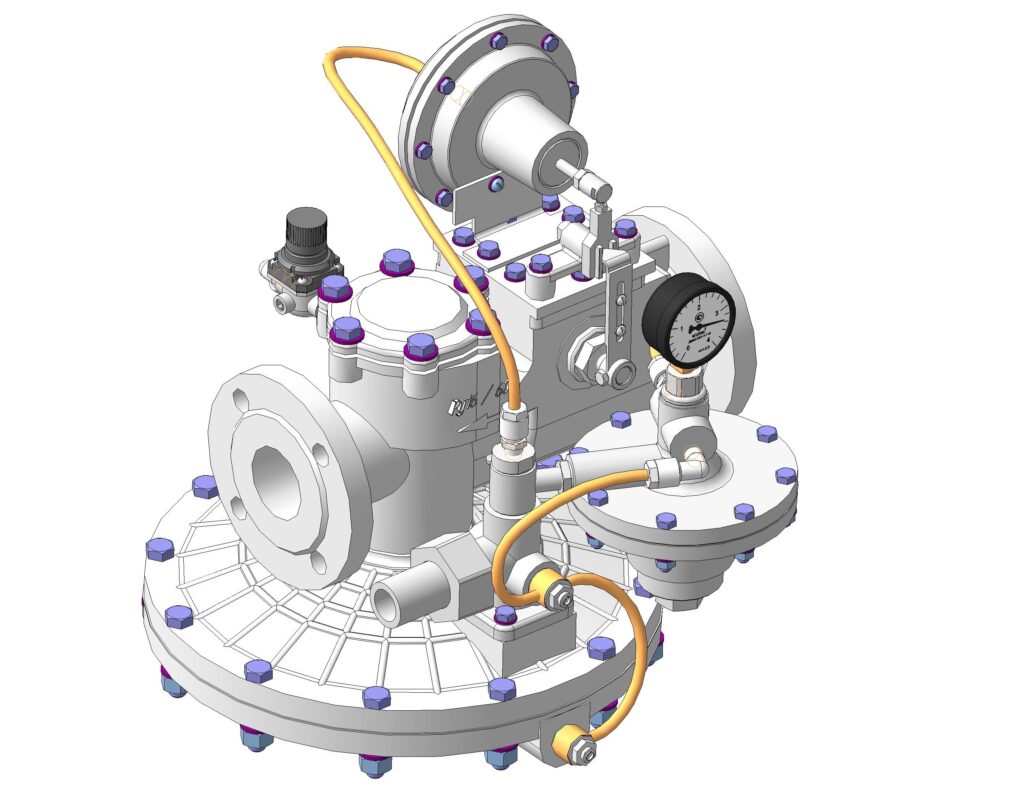

Регулятор давления газа РДГ-80

Регулятор давления газа РДГ 80 (или РДГ-50, см комментарии) со встроенным предохранительно-запорным клапаном
предназначены для редуцирования высокого или среднего давления природного газа по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы), автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Газоснабжение / Регулятор давления газа РДГ-80

Регулятор давления газа/Гайка.m3d
Регулятор давления газа/Импульс 1.m3d
Регулятор давления газа/Импульс 25.m3d
Регулятор давления газа/Импульс 3.m3d
Регулятор давления газа/Корпус регулятора РДГ-80.m3d
Регулятор давления газа/Манометр.m3d
Регулятор давления газа/Механизм контроля.m3d
Регулятор давления газа/переходник.m3d
Регулятор давления газа/Прокладка.m3d
Регулятор давления газа/Регулятор давления газа РДГ-80.a3d
Регулятор давления газа/Регулятор давления газа РДГ-80.jpg
Регулятор давления газа/Регулятор управления КВ-2.m3d
Регулятор давления газа/Регулятор управления КН-2.m3d
Регулятор давления газа/Рычаг 2.m3d
Регулятор давления газа/Рычаг.m3d
Регулятор давления газа/Стойка.m3d
Регулятор давления газа/Фитинг Мод.1020 8-1.4.m3d
Регулятор давления газа/Фитинг Мод.1050 8-1.4.m3d
Регулятор давления газа
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1

Это не РДГ-80, а РДГ-50, скачал совсем не то, что мне нужно, рейтинг потрачен зря, составляйте правильно описание

    2

    Посмотрим, что скажет автор. Да и картинку видят все, что на ней то и внутри.

      3

      И как по картинки определить строительную длину, диаметр, общие габариты? Форма корпуса одинаковая что у того, что у другого регулятора, отличается все остальное, можно погуглить думаю, завод "сигнал", газовое оборудование, там есть все данные сверьте паспорт и размеры модели
