Реконструкция системы газоснабжение котельной школы в г. Алматы (Апатауский район)

1.Рабочий проект выполнен на основании: технических условий № 02-2023-1083 от 21.02.2023 выданными АО "Казтрансгаз-Аймак" на проектирование и подключение к газораспределительным сетям.

Проект выполнен на основании:
- топосъемки
- СН РК 4.03-01-2011 "Газораспределительные системы"
- СП РК 4.03-101-2013 "Газораспределительные системы"
Уровень ответственности II нормальный - технически не сложный.
Инженерно - геологические условия.
Инженерно - геологические условия.
Грунтовые воды не вскрыты.
Сейсмичность: 9 баллов.
Точка подключения Существующий стальной газопровод среднего давления, проложенный в подземном исполнении.
Диаметр газопровода в точке подключения - Ду 89 мм.
В месте подключения к существующему газопроводу предусматривается установка отключающего устройства - кран шаровый DN110 PN1,6МПа с ручным управлением. Врезка осуществляется тройником.
Гидравлический расчет выполнен по программе "Hidraulik Calculation Standart".
В проекте предусмотрена установка газорегуляторного пункта шкафного типа;
ГРПШ-07-1У-1 с основной линией редуцирования на базе регулятора давления газа РДНК-1000
c измерительным комплексом на базе ротационного счетчика газа РСГ-50-G-40 и эл. корректором газа miniElcor, без обогрева ОГШН.
Прокладка газопровода среднего давления предусмотрена подземным способом из полиэтиленовых труб типа ПЭ100 ГАЗ SDR11 по СТ РК ГОСТ Р 50838-2011 ∅89х8.2.
Диаметр газопровода принят ∅89 с учетом перспективы подключения других потребителей согласно тех.условий.
Газопровод проложен согласно СН РК 4.03-01-2011. Подземный газопровод проложен с заглублением до верха трубы не менее 0,8 м.
Обозначение трассы предусматривается путем укладки сигнальной ленты желтого цвета с несмываемой надписью "Осторожно! Газ" типа ЛСГ-200 на расстоянии 0,2 м от верха присыпанного полиэтиленового газопровода по всей длине трассы и медным сигнальным проводом , позволяющим определить местонахождение газопровода приборным методом, а так же путем установки опознавательных знаков на углах поворота и в местах установки тройников. На пересечениях полиэтиленового газопровода с подземными инженерными коммуникациями лента должна быть уложена вдоль газопровода - дважды, на расстоянии на менее 0,2м между собой и на 2м в обе стороны от пересекаемого сооружения.

Вывод провода-спутника над поверхностью земли под защитное устройство предусматривается в специальных контрольных точках, располагаемых на углах поворота.
В местах пересечения дорог, улиц, проездов, пересечения с коммуникациями предусматриваются футляры из полиэтиленовых труб ПЭ 100 SDR 11, с укладкой газопровода внутри футляра на полиэтиленовые ложементы. Концы футляра выводятся на расстояние 2м от края дороги ,которые должны быть заделаны гидроизоляционным материалом.
Диаметр футляра выбран в соответствии с т.п. ОАО "Промгаз" 8353.16 СБ.
На одном конце футляра в верхней точке уклона (за исключением мест пересечения стенок колодцев) следует предусматривать контрольную трубку, выходящую под защитное устройство.
Аварийный запас труб, используемый для устранения повреждений полиэтиленовых труб, которые могут произойти в процессе транспортировки, изготовления ответвлений (врезок) и других нужд, учтен в размере 2% от общей протяженности газопровода.Сварку трубопровода необходимо выполнять в соответствии с требованиями
СН РК 4.03-01-2011, СП РК 4.03-101-2013 по аттестованной технологии сварки с соблюдением правил техники безопасности и пожарной безопасности.Полиэтиленовые трубы соединяются между собой сваркой при помощи соединительных деталей с закладными нагревателями ЗН.
Все работы по сооружению газопровода (сварка, укладка, продувка и др.) контроль качества работ всех видов, испытание и приемка газопровода в эксплуатацию должны производиться в полном соответствии с требованиями СН РК 4.03-01-2011 "Газораспределительные системы", СП РК 4.03-101-2013
.Испытание подземного газопровода выполнить с испытательным давлением 0,6 Мпа в течении 24 часов.Испытание надземного газопровода выполнить с испытательным давлением 0,45 Мпа в течении 1 часа.
Охранная зона газопровода 2,0 м
Мероприятия в сейсмических районах
1.На надземных газопроводах, прокладываемых в районах с сейсмичностью 8 и 9 баллов, предусматриваются компенсирующие устройства в местах пересечения естественных и искусственных препятствий, присоединения газопроводов к оборудованию, установленному на фундаменты (резервуары СУГ, компенсаторы, насосы и т.д.), а также на вводах в здания.
2.Ввод газопровода в здание осуществляется через проем, размеры которого должны, как правило, превышать диаметр газопровода не менее чем на 200 мм. Эластичная водонепроницаемая заделка между трубой и проемом не должна препятствовать возможному взаимному смещению газопровода и здания.

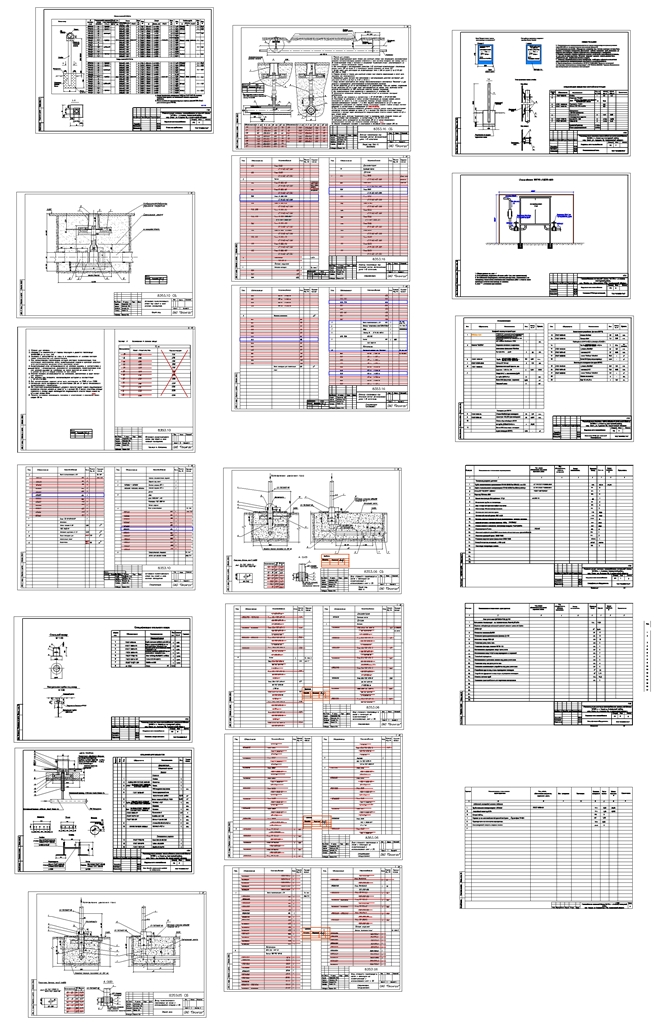

Состав: ГСН

Софт: AutoCAD 20

Файлы:
Газ 156..dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Akorn
Дата: 2023-08-30
Просмотры: 23
Язык: Русский Язык документа
