3D модели счетчиков ИРВИС-Ультра и ИРВИС-К300, а так же уровнителей потока в формате step.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Счетчик газа ИРВИС-Ультра, ИРВИС-К300, Турбулизатор для DN50, DN100
Счетчик газа ИРВИС-Ультра, ИРВИС-К300, Турбулизатор для DN50, DN100
0
2
226
1
0
100
Сообщить о проблеме
Автор
Gevorg Badalyan
Дата
22.12.2023
Язык
Русский
Состав
3D модели
Софт
SolidWorks 2021
Как открыть?
3
(1 отзыв)

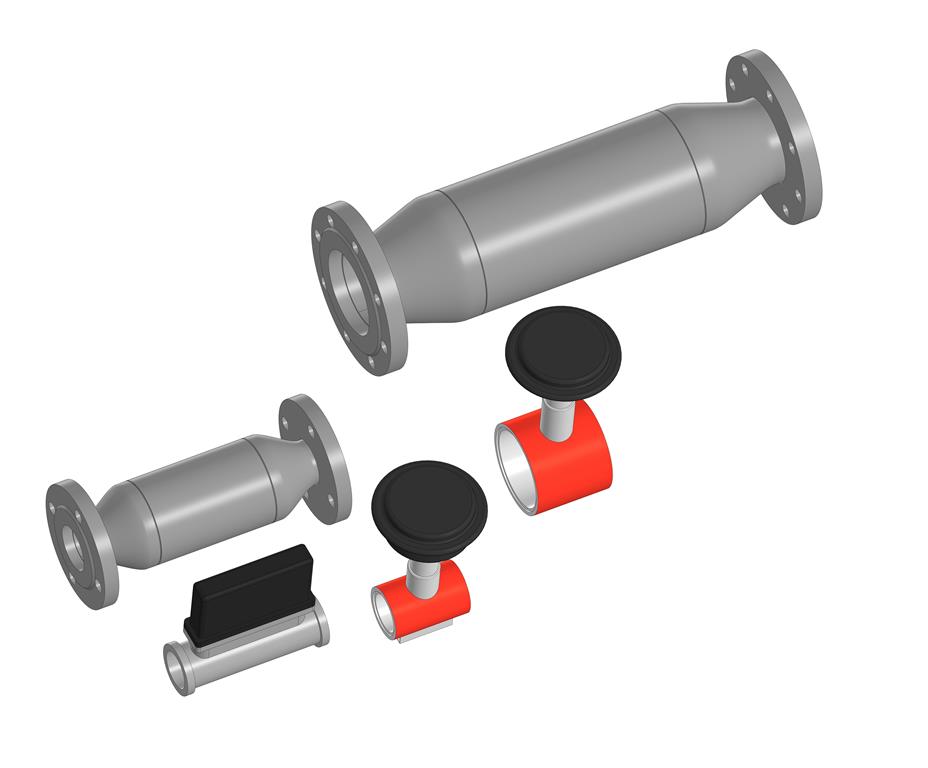

Содержимое архива
-
Счетчик газа ИРВИС-К300-Пп-16-ППС DN50.SLDPRT
-
Счетчик газа ИРВИС-К300-Пп-16-ППС DN100.SLDPRT
-
Счетчик газа ИРВИС-Ультра полнопроходная DN50.SLDPRT
-
Уравниватель потока Турбулизатор для DN50 (step).STEP
-
Уравниватель потока Турбулизатор для DN100 (step).STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Ильгиз Абсахов
Павел Яковлев
02.08.2026 в 04:12
Оценка:
Размеры: Близки к реальным
Оформление: Нормоконтроль не пройдет

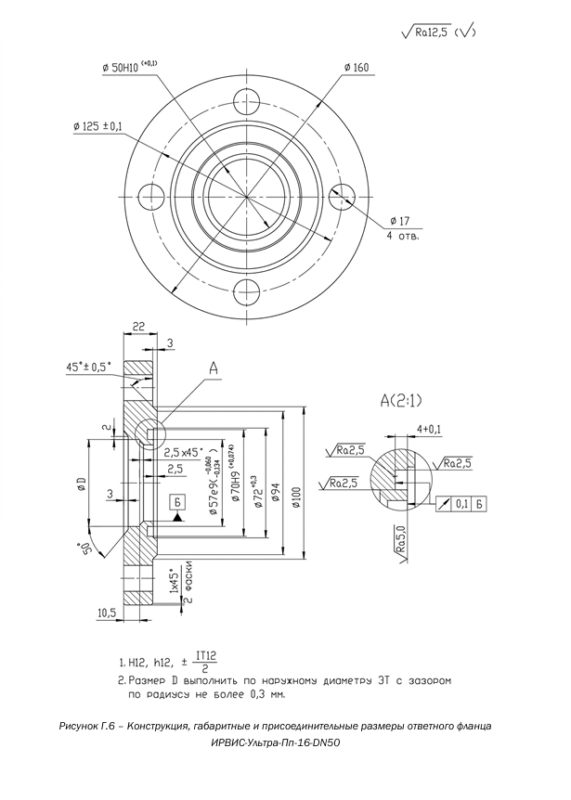

Скачивал для модели Ду-50. Модель близка к действительности. Есть моменты не учтённые в модели (две полки в основании отсутствует, расположение кабельного ввода отсутствует) в УПП отсутствуют элементы конструктивные (окуляры с колпачками). В состав, по хорошему, необходимо добавить ответный фланец для DN-50 ввиду его особенностей. В целом модель использовать можно для работы, но с руководством надо ознакомится более детально и малость доработать, чтобы не возникало вопроса \"А где место подключения?\" и \"Как это монтировать?\".
