Центробежный вентилятор С-001

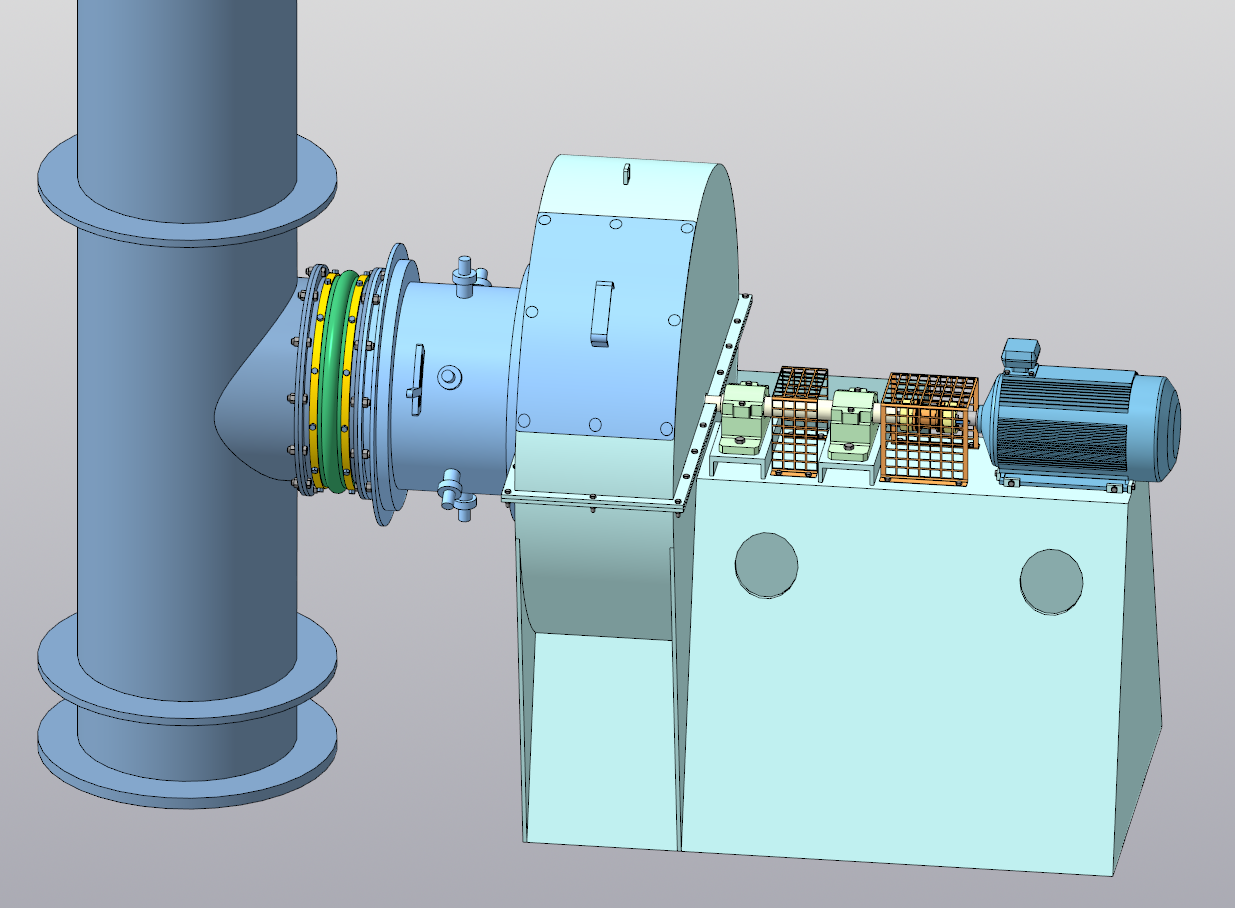

Центробежный вентилятор С-001 с электроприводом и промежуточным валом, для подачи воздуха к печи сжигания низкого давления.
Технические характеристики:
- динамическая нагрузка на вентилятор - 2050 N;
- статическая нагрузка на вентилятор - 8000 N;
- напряжение сети - 380 В;
- частота вращения - 1465 об/мин;
- производительность - 7100 кг/ч;
- степень защиты IP - 55;

Состав: 3D Сборка

Софт: КОМПАС-3D v16.1

Файлы:

Каталог
Инженерные системы
Газоснабжение
Центробежный вентилятор С-001

C-001/

C-001/Корпус подшипника верхний.m3d

C-001/Защитная решетка всасывающей трубы.m3d

C-001/Коробка.m3d

C-001/Уплотнение подшипника.m3d

C-001/Гибкое соединение впуск.m3d

C-001/Вал рабочего колеса.m3d

C-001/Гибкая муфта.m3d

C-001/Гибкое соединение выпуск.m3d

C-001/Рабочее колесо.m3d

C-001/Полумуфта вентилятора.m3d

C-001/Полумуфта двигателя.m3d

C-001/Крышка смотрового люка.m3d

C-001/Корпус подшипника нижний.m3d

C-001/Шайба вентилятора.m3d

C-001/Рама вентилятора.m3d

C-001/Впуск.m3d

C-001/Верхний кожух рабочего колеса.m3d

C-001/Центробежный вентилятор с электроприводом.a3d

C-001/Двигатель.m3d

C-001/Защитная решетка длн.m3d

C-001/Всасывающая труба.m3d

C-001/Выпуск.m3d

C-001/Защитная решетка короткая.m3d
